Deze handleiding legt uit hoe u problemen met Yuno POS-apparaten kunt oplossen.

Het verwijderen van de achterklep

Alle kabels van Yuno worden beheerd achter een achterklep die in sommige gevallen moet worden verwijderd voor probleemoplossing.

Voordat u de klep losmaakt, zorg ervoor dat het apparaat is uitgeschakeld en dat er geen externe USB-apparaten zijn aangesloten op de POS via de sleuven aan de zijkant van het apparaat. Om zeker te zijn, koppel het apparaat los van het stopcontact.

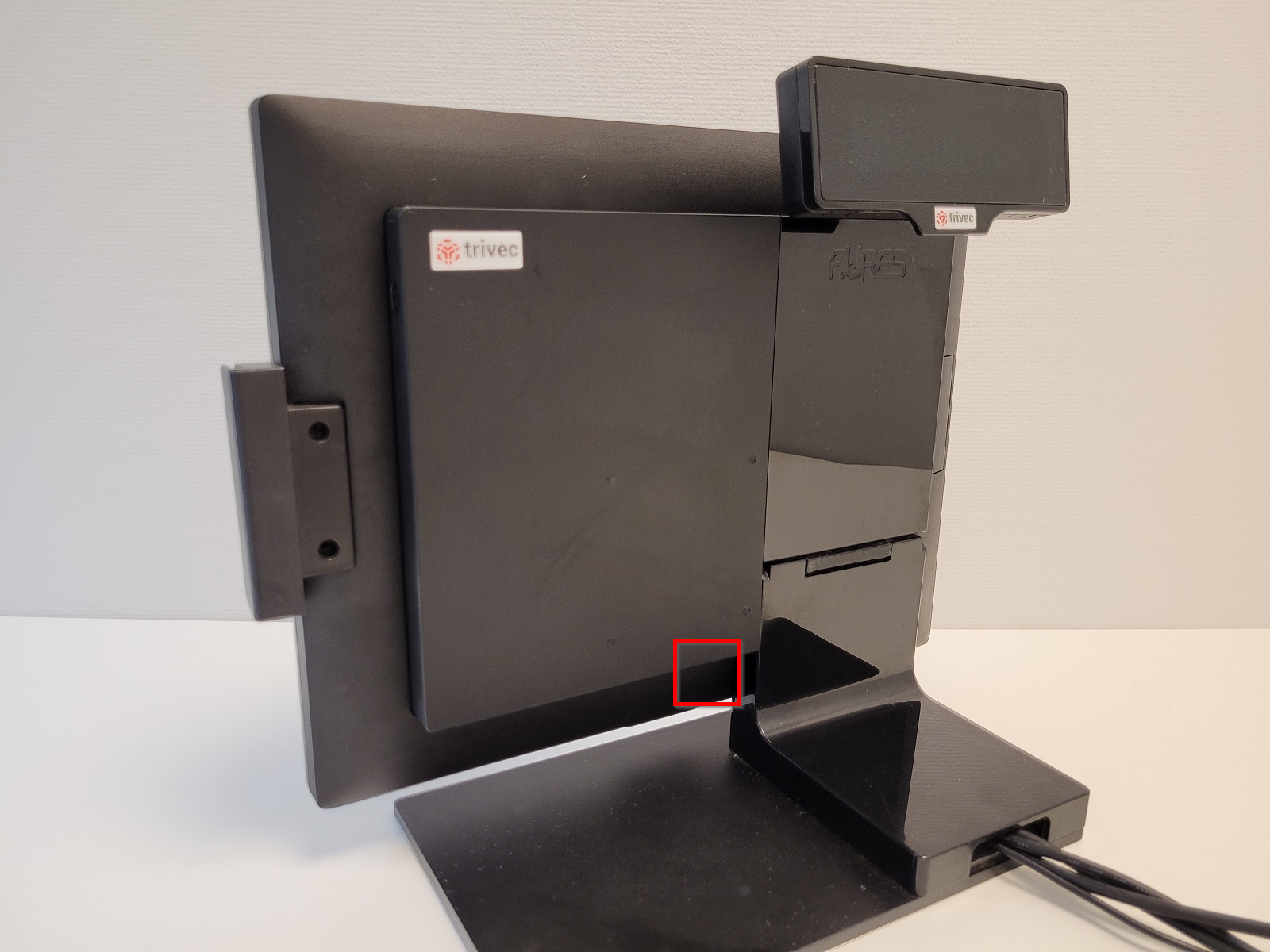

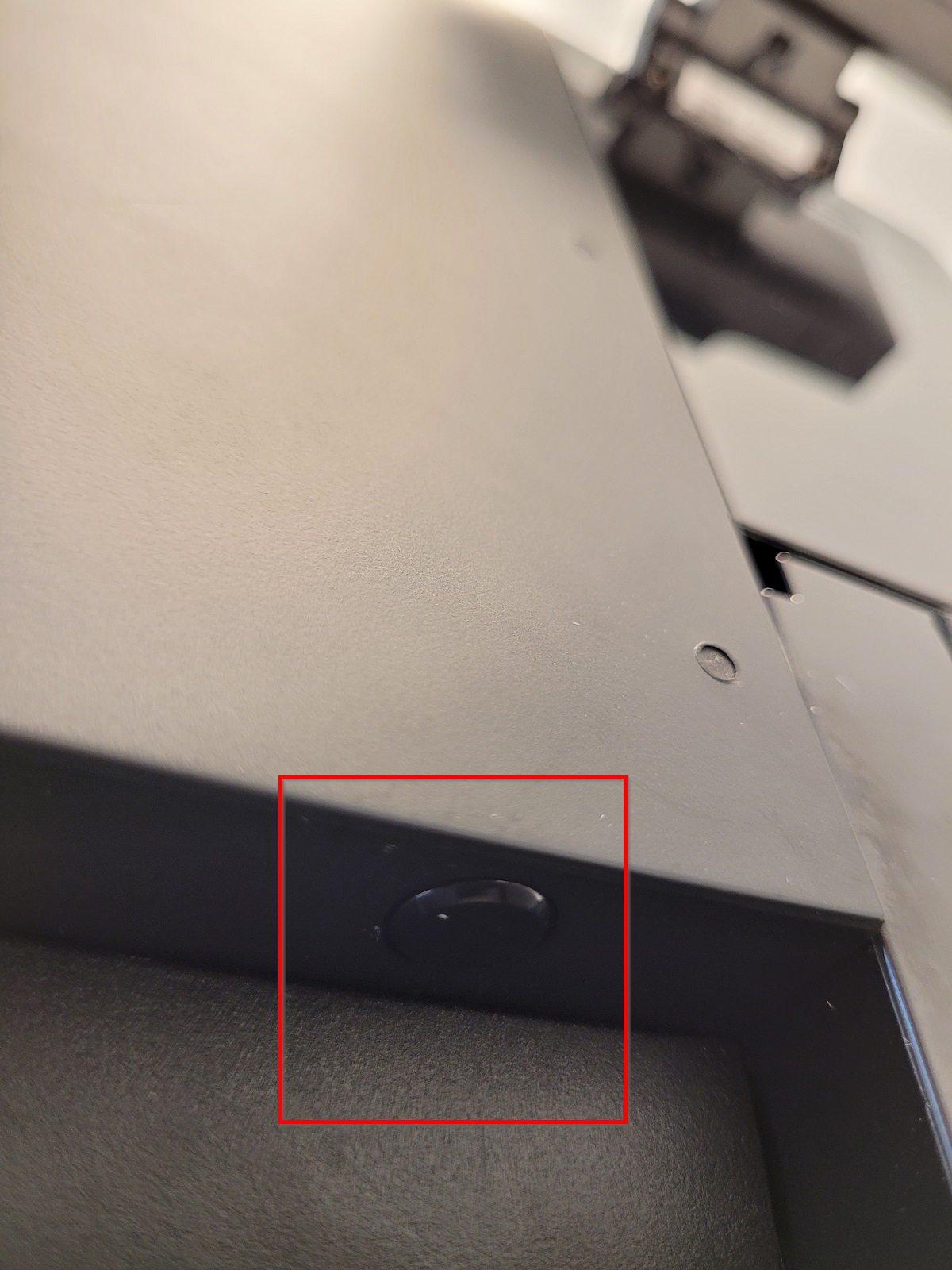

De knop waarmee de klep wordt losgelaten, bevindt zich aan de onderkant van de plastic klep, naast de voetsteun:

• Druk op de knop om de klep los te maken:

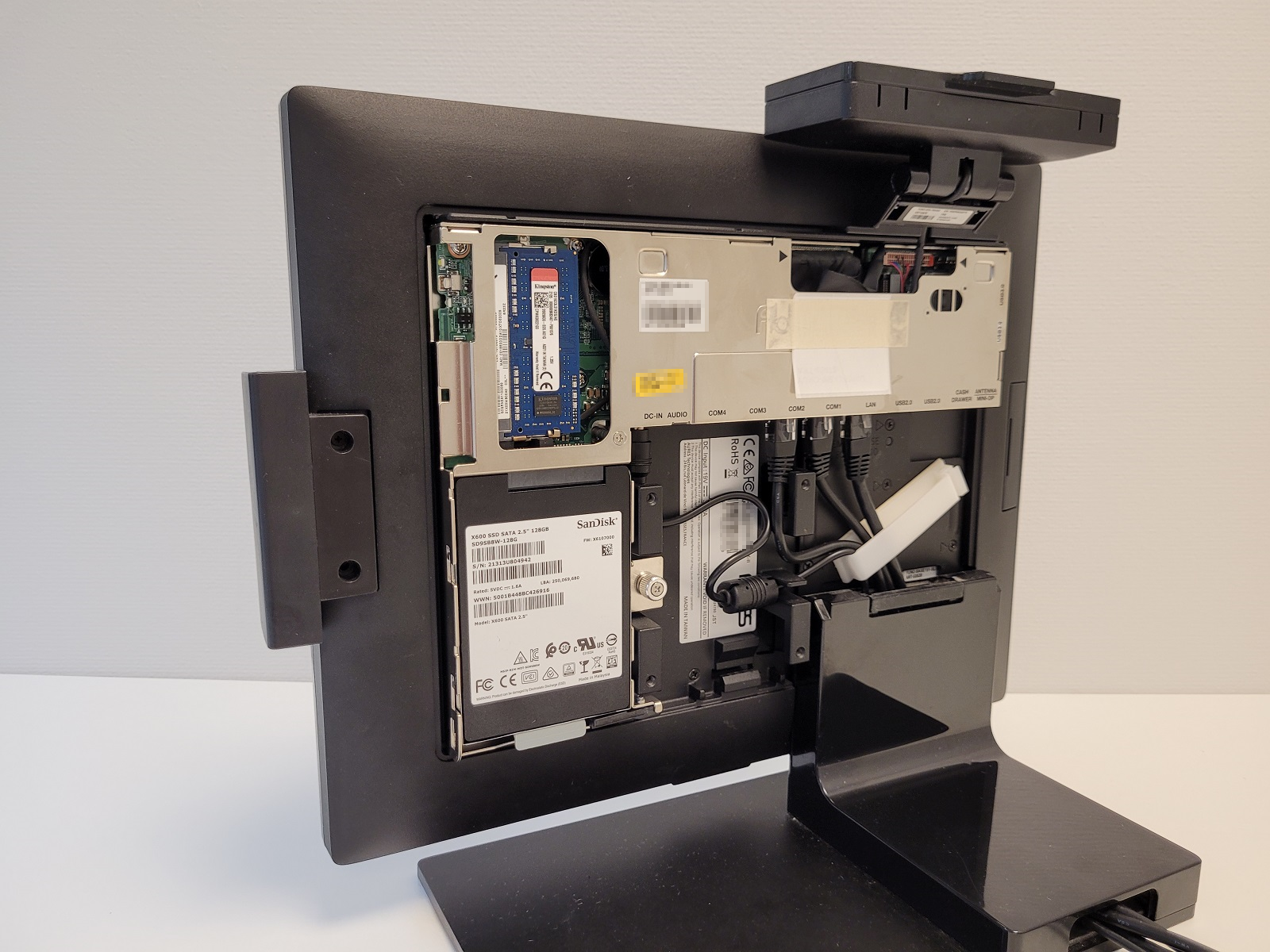

• Yuno met de verwijderde achterklep:

Het verwijderen van de klep van de voetsteun

In sommige gevallen moet de klep van de voetsteun ook worden verwijderd om kabelbeheer mogelijk te maken. Verwijder eerst de achterklep zoals hierboven beschreven. Met de achterklep verwijderd, trekt u de klep van de voetsteun naar buiten:

DHCP inschakelen

Als het apparaat geen verbinding meer heeft met het lokale netwerk, maar de netwerkinterface-LED brandt/knippert, is het een goed idee om DHCP in te schakelen op het apparaat. Voor informatie hierover, bekijk DHCP inschakelen op VPOS.

Het vervangen van een schijf (SATA)

Het vervangen van een schijf op een Yuno-apparaat is een vrij eenvoudig proces. Zorg ervoor dat het apparaat is uitgeschakeld en niet is aangesloten op de stroom.

• Verwijder de achterklep zoals hierboven beschreven.

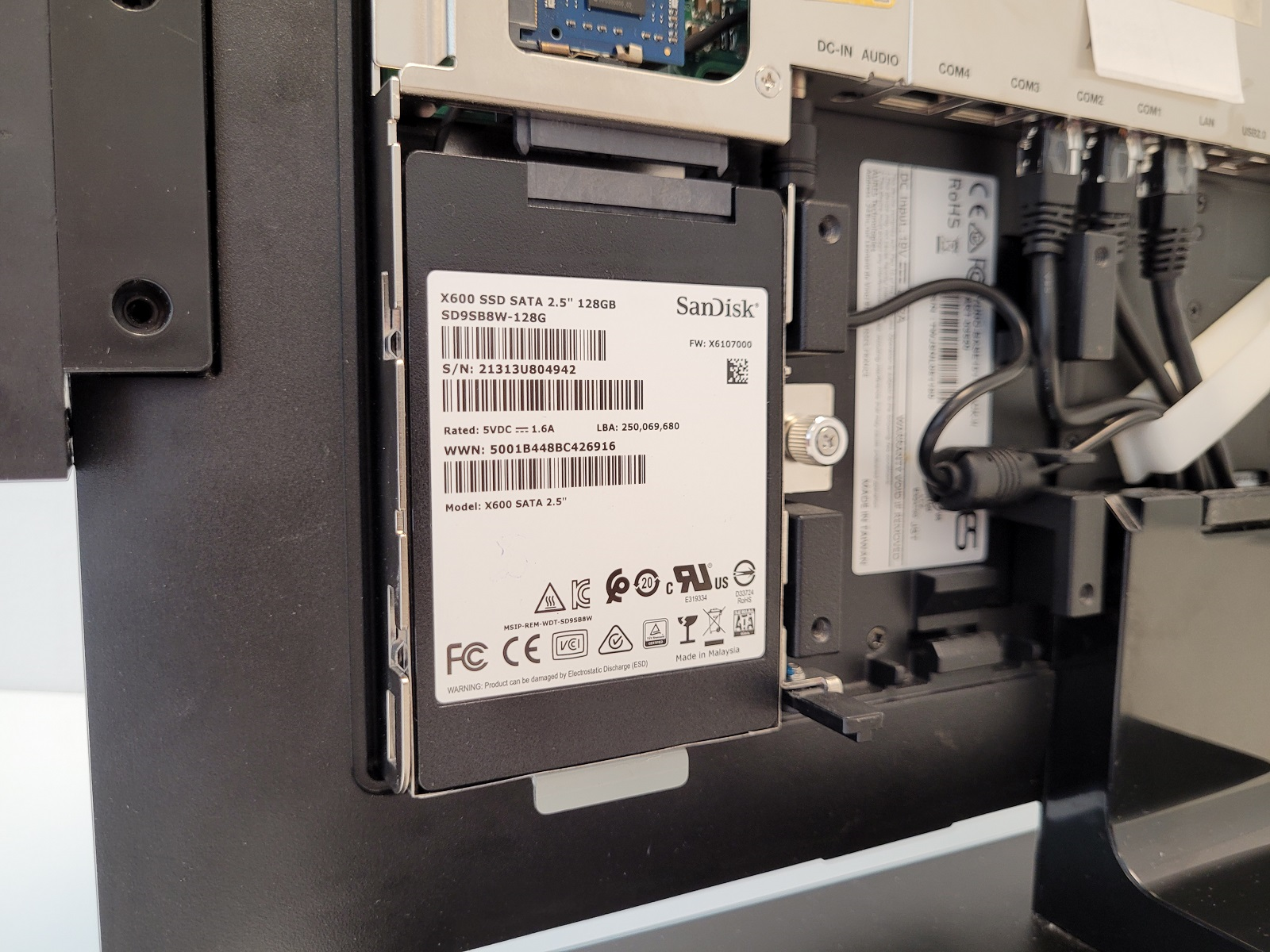

• Zoek de schijf aan de achterkant van het apparaat. Als de schijf er niet uitziet zoals op de onderstaande foto, bekijk dan de handleiding Het vervangen van een schijf (M2).

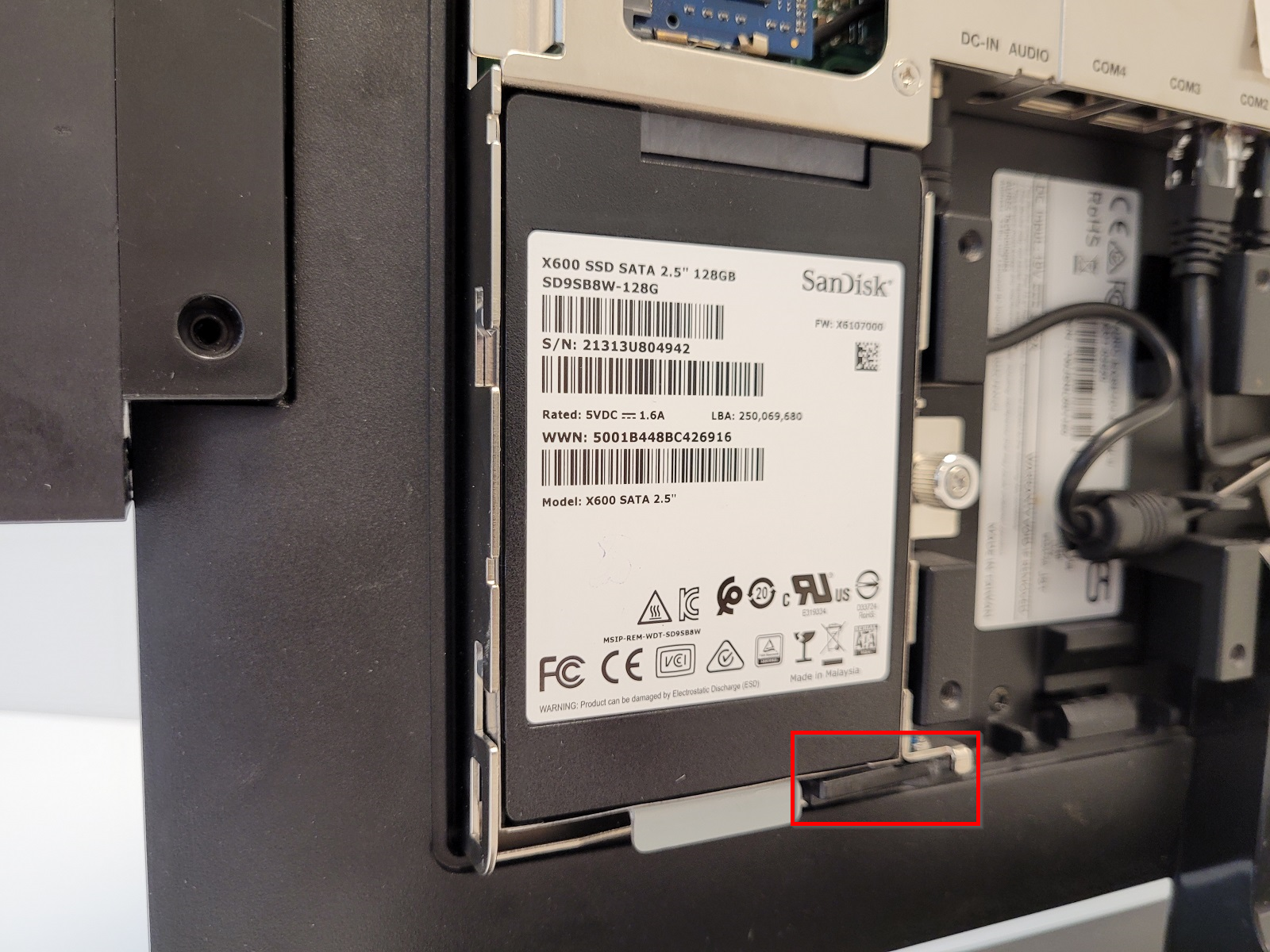

• Draai de zwarte plastic arm die de schijfhouder vasthoudt naar buiten:

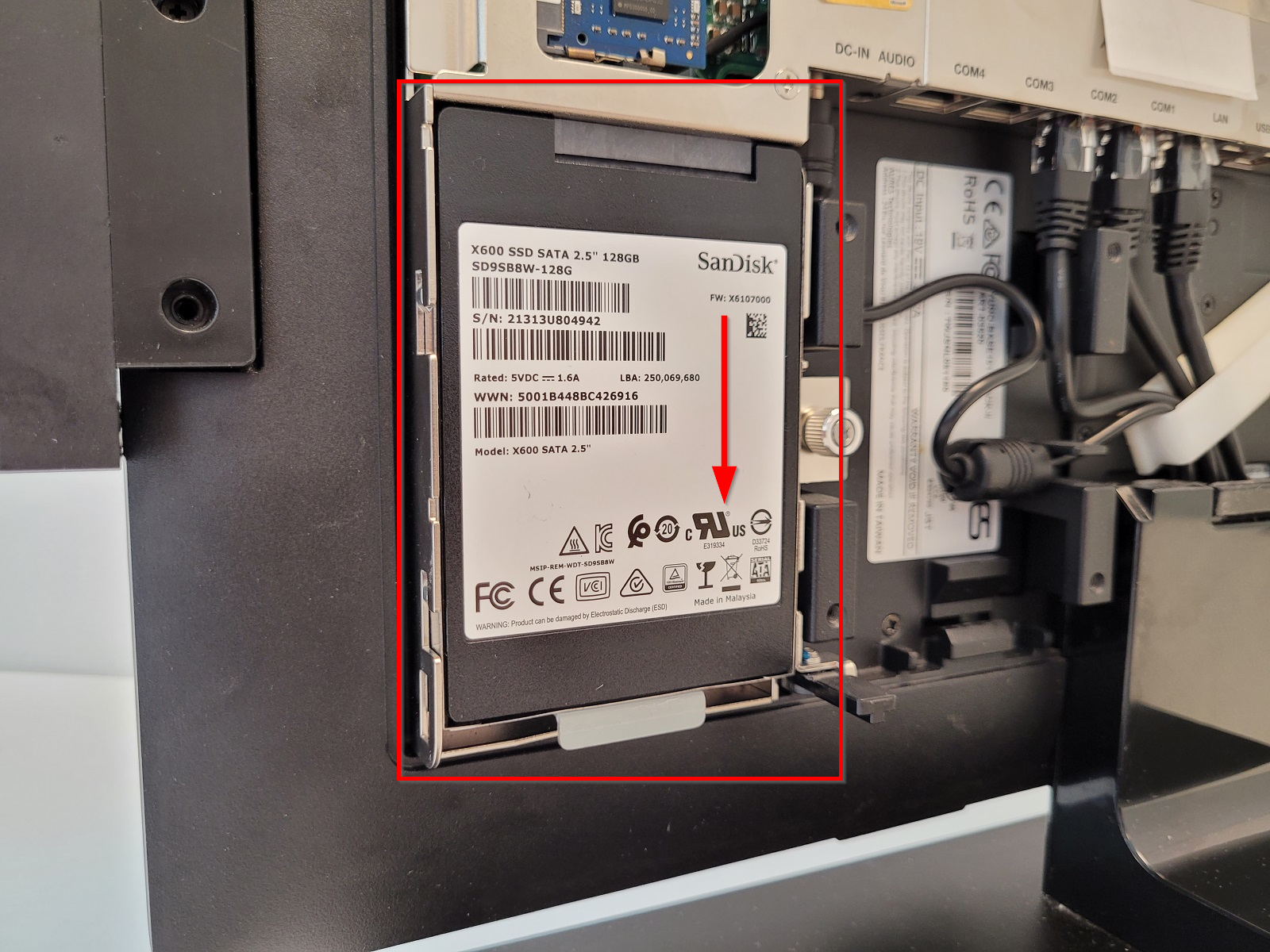

• Met de zwarte plastic arm uit de weg, schuift u de schijfhouder naar beneden, deze beweegt slechts enkele millimeters:

• De schijfhouder is nu vrijgegeven en kan van het apparaat worden verwijderd:

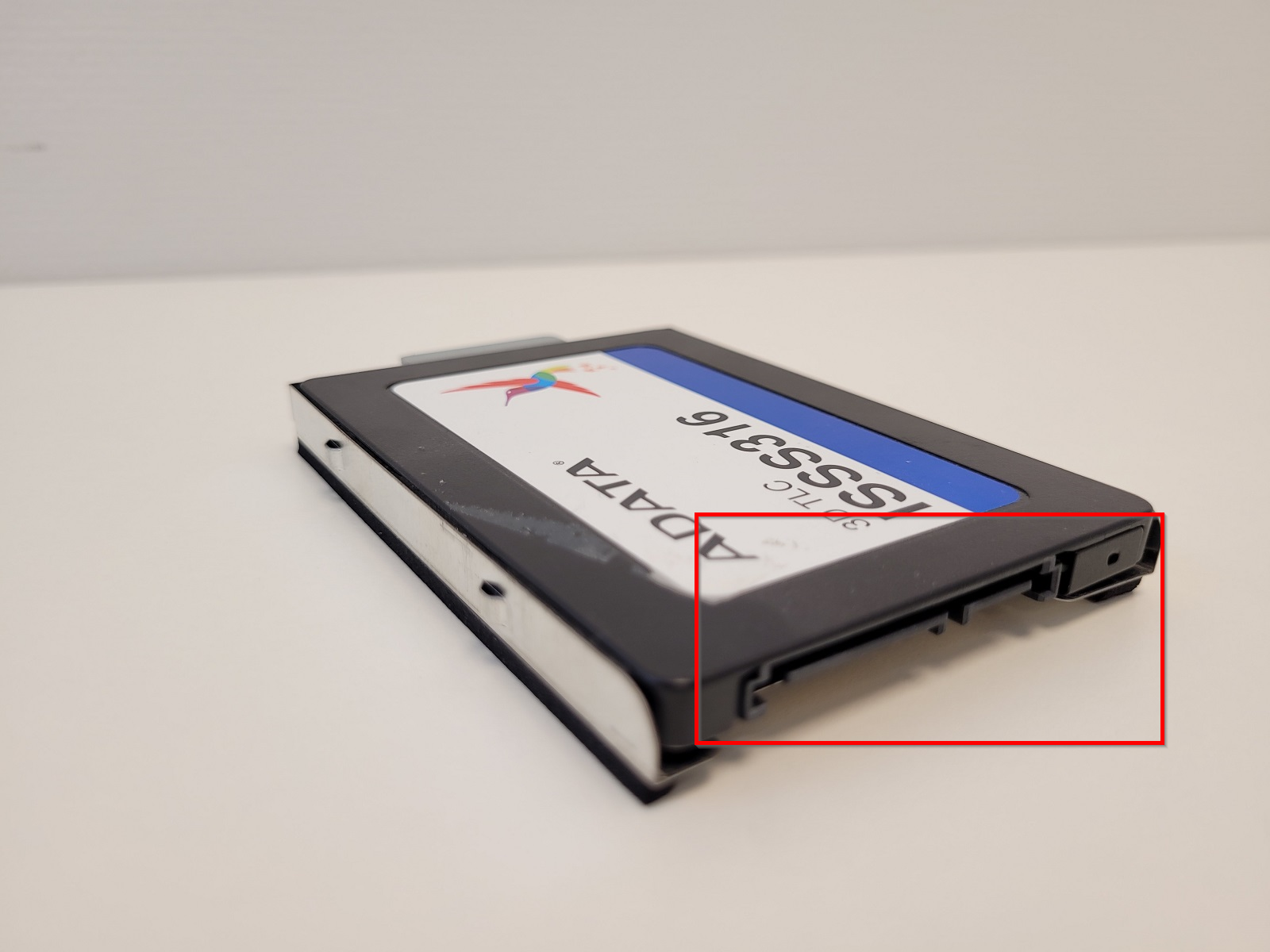

• Verwijder de houder van het apparaat en vervang de schijf, zorg ervoor dat de nieuwe schijf dezelfde kant op wijst als de oude:

• Schuif de houder met de schijf terug en bevestig deze met de plastic arm.

Verbinding maken met de secundaire SATA-interface

• Verwijder de schijf volgens de Gids voor het vervangen van een schijf (SATA)

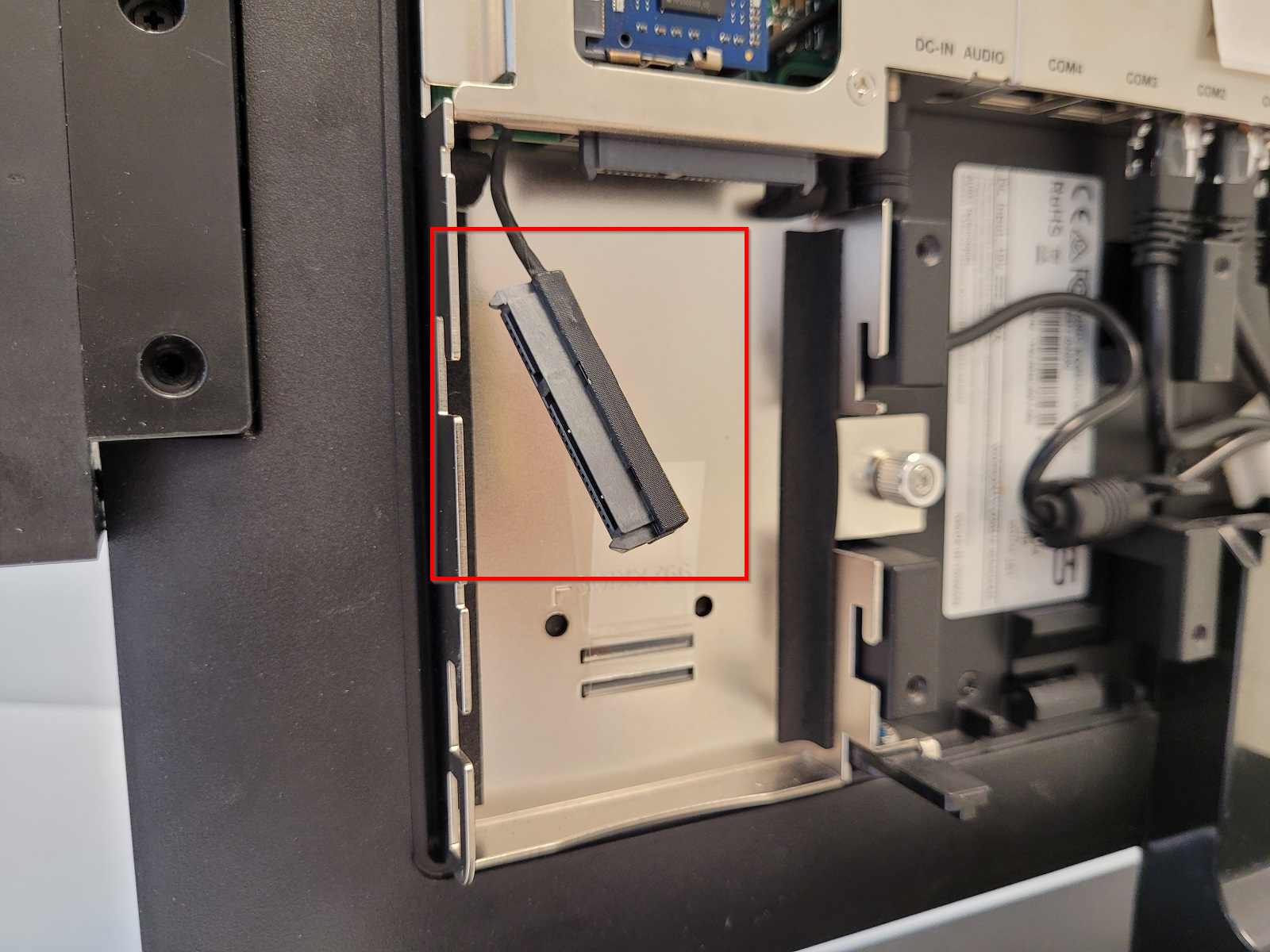

• Sluit de schijf aan op de secundaire SATA-interface:

• Plaats de schijf in de houder, schuif de houder eroverheen en bevestig de houder met de plastic arm.

Het vervangen van een schijf (M2)

In sommige gevallen maken Yuno-apparaten gebruik van een iets andere M2-schijf. Het vervangingsproces is net zo eenvoudig als bij de SATA-schijf.

• Verwijder de achterklep zoals hierboven beschreven.
• Zoek de schijf aan de achterkant van het apparaat.

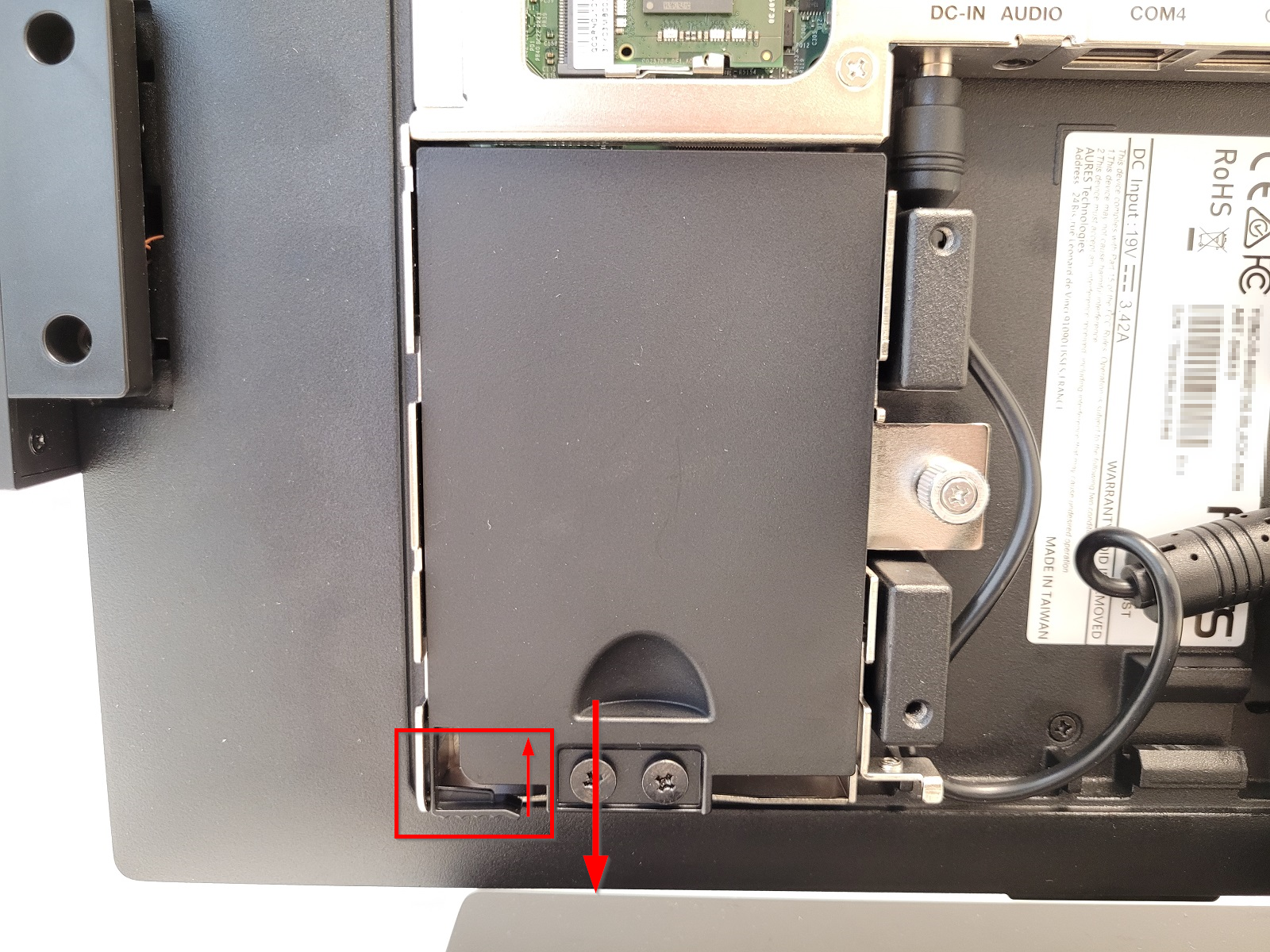

• Druk de kleine plastic arm omhoog om de schijfhoes los te maken en schuif de hoes naar beneden:

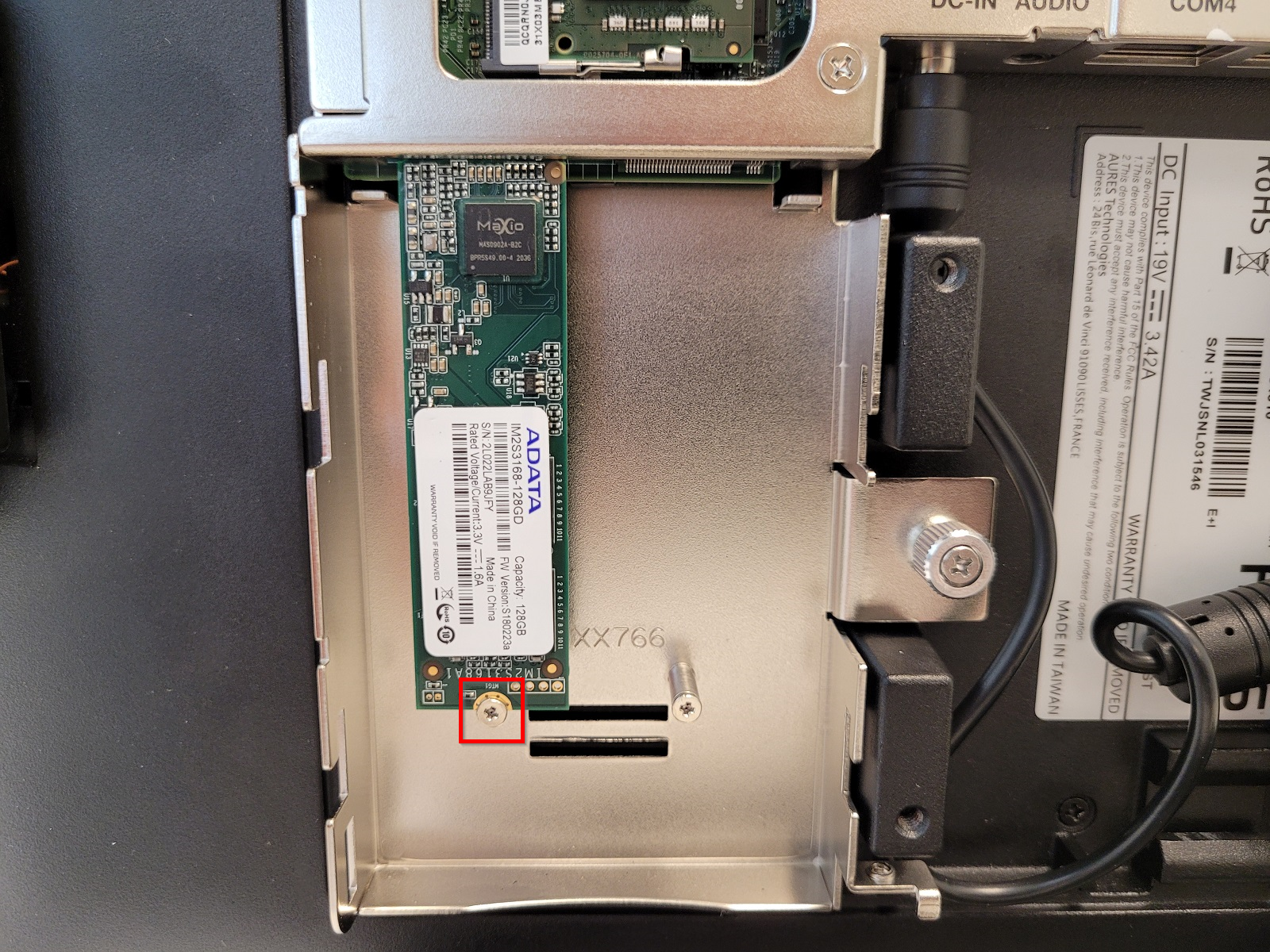

• Verwijder met een kleine kruiskopschroevendraaier de schroef waarmee de schijf op zijn plaats wordt gehouden:

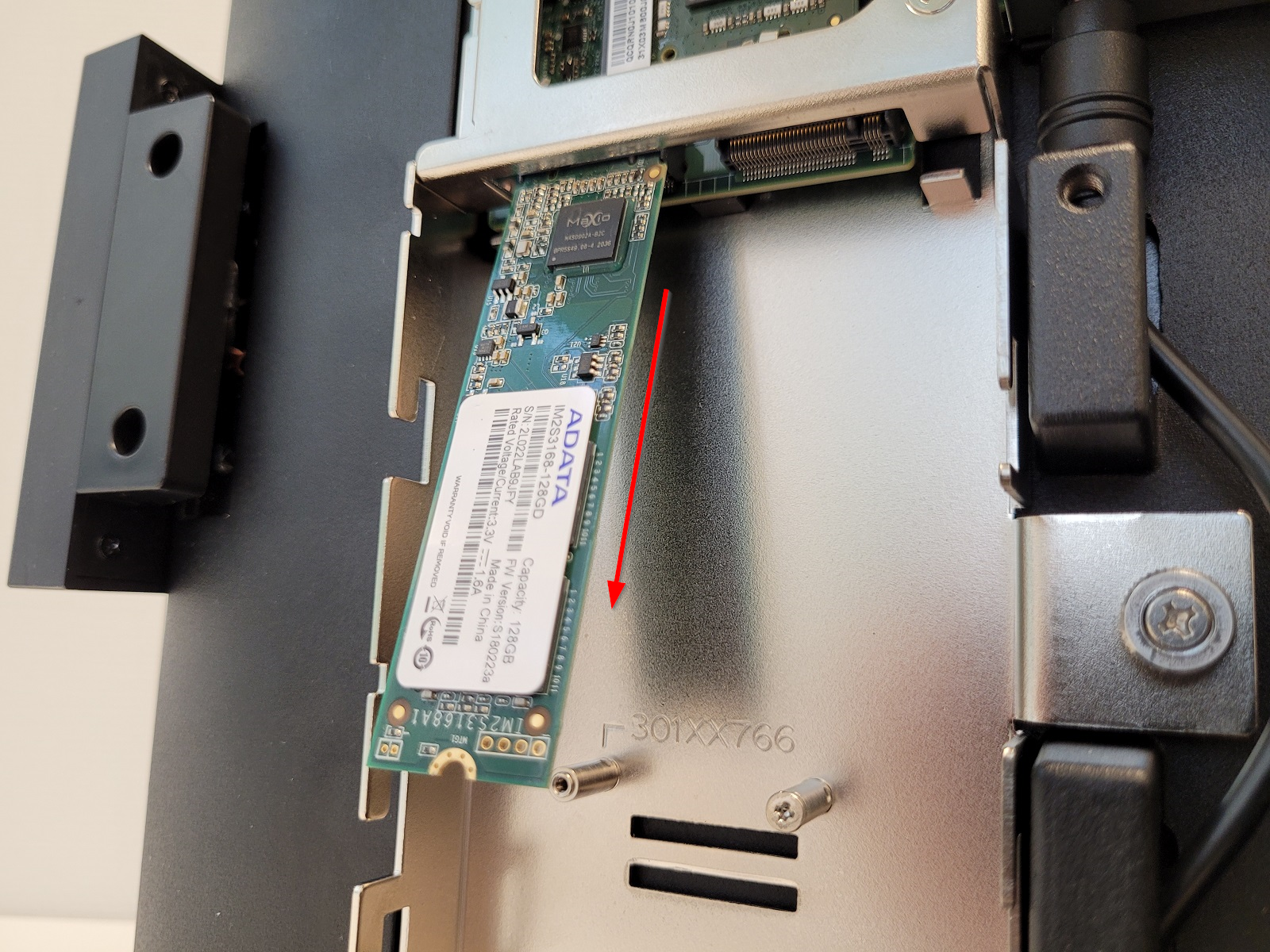

• Met de schroef verwijderd, springt de schijf eruit. Verwijder deze door er voorzichtig aan te trekken in de richting waarin de schijf wijst:

• Steek de nieuwe schijf in, zorg ervoor dat deze correct zit:

• Druk voorzichtig op de schijf (er moet zeer weinig weerstand zijn), bevestig deze met de schroef en schuif de schijfhoes terug.

Verbinding maken met de secundaire M2-interface

• Verwijder de schijf volgens de Gids voor het vervangen van een schijf (M2)

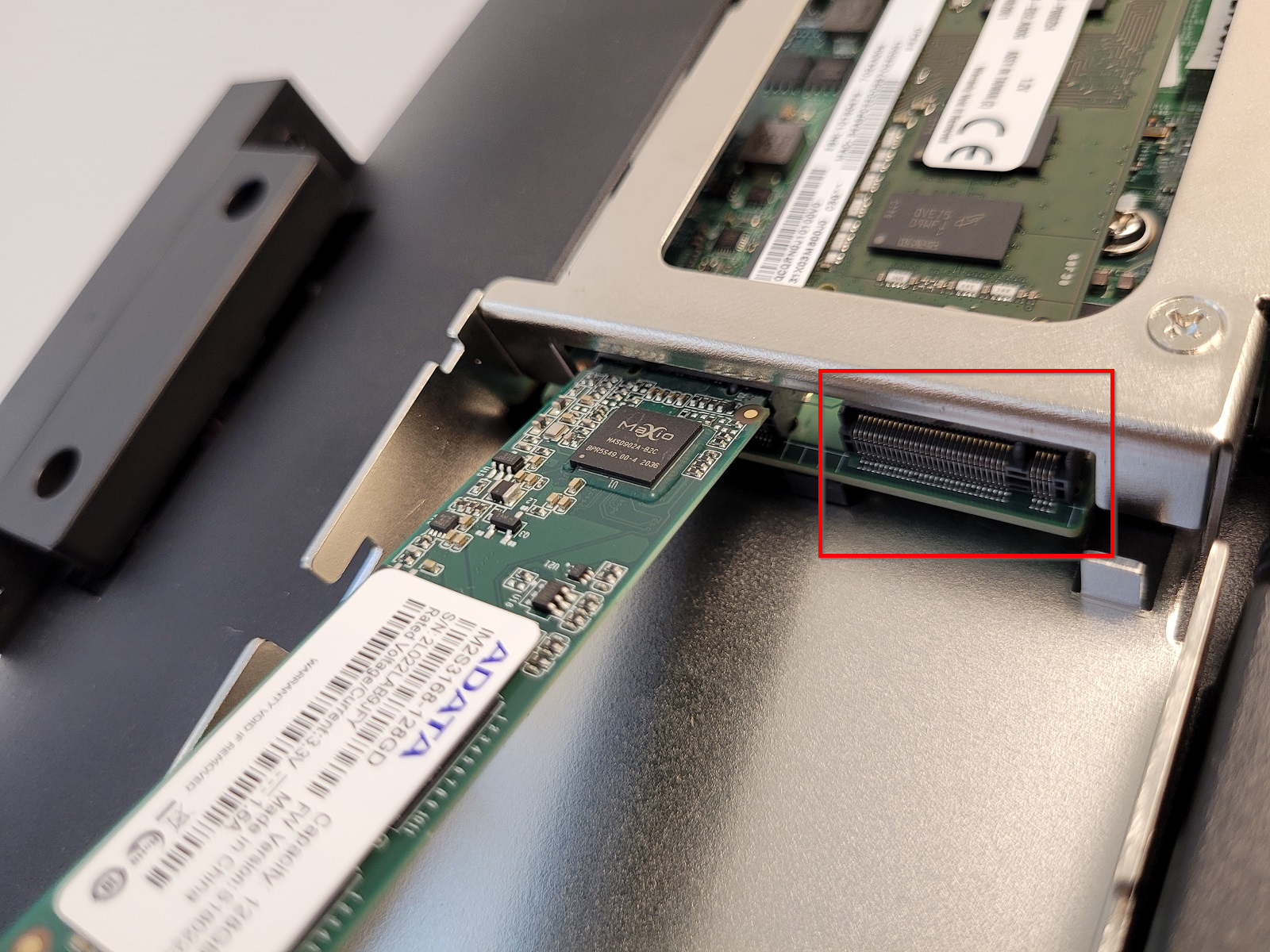

• Sluit de schijf aan op de secundaire SATA-interface:

• Druk voorzichtig op de schijf (er moet zeer weinig weerstand zijn), bevestig deze met de schroef en schuif de schijfhoes terug.

Het vervangen van RAM

• Verwijder de achterklep zoals hierboven beschreven.

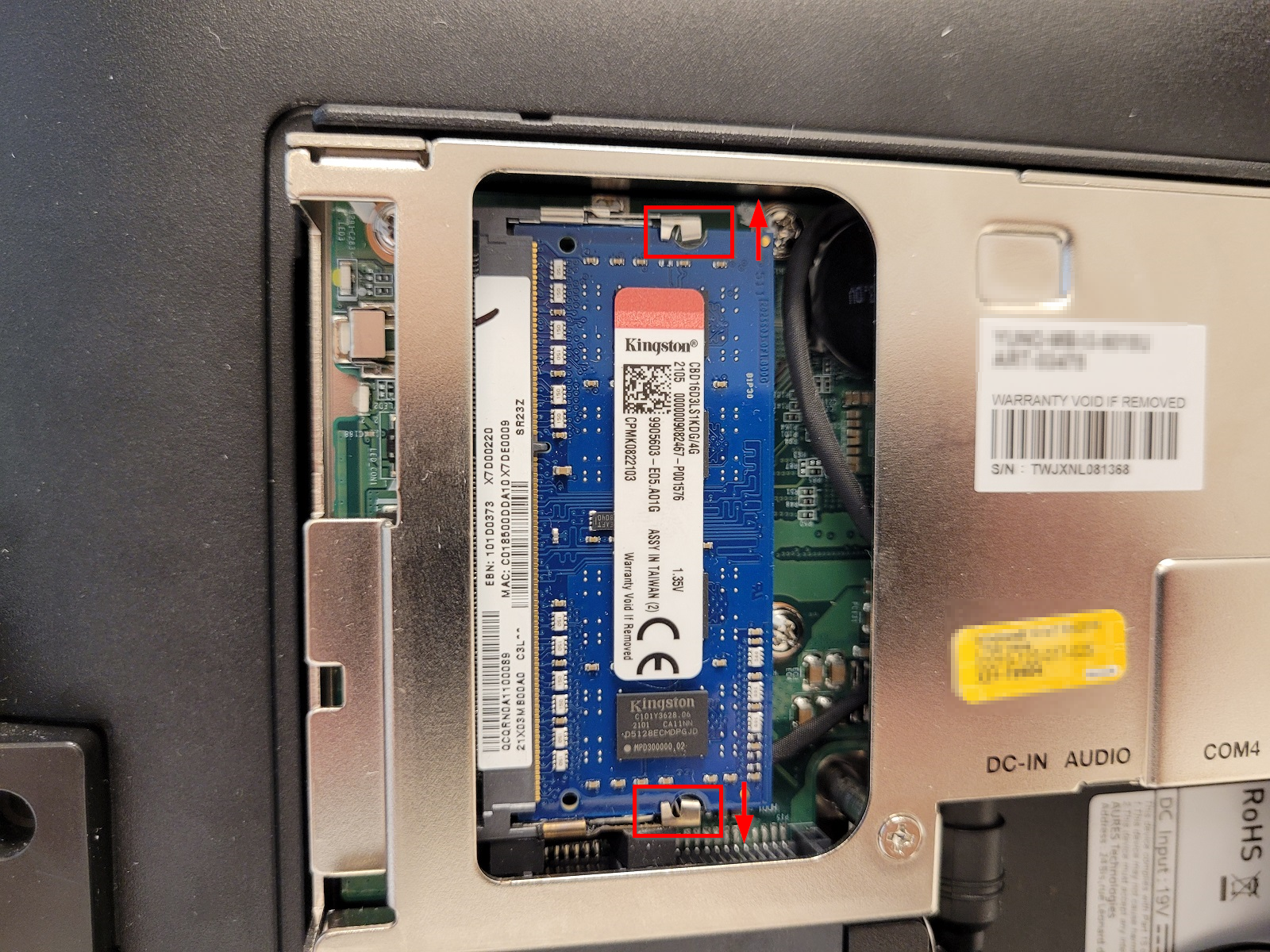

• Zoek het RAM-geheugen en maak het los door de armen die het vasthouden van het RAM-geheugen weg te draaien:

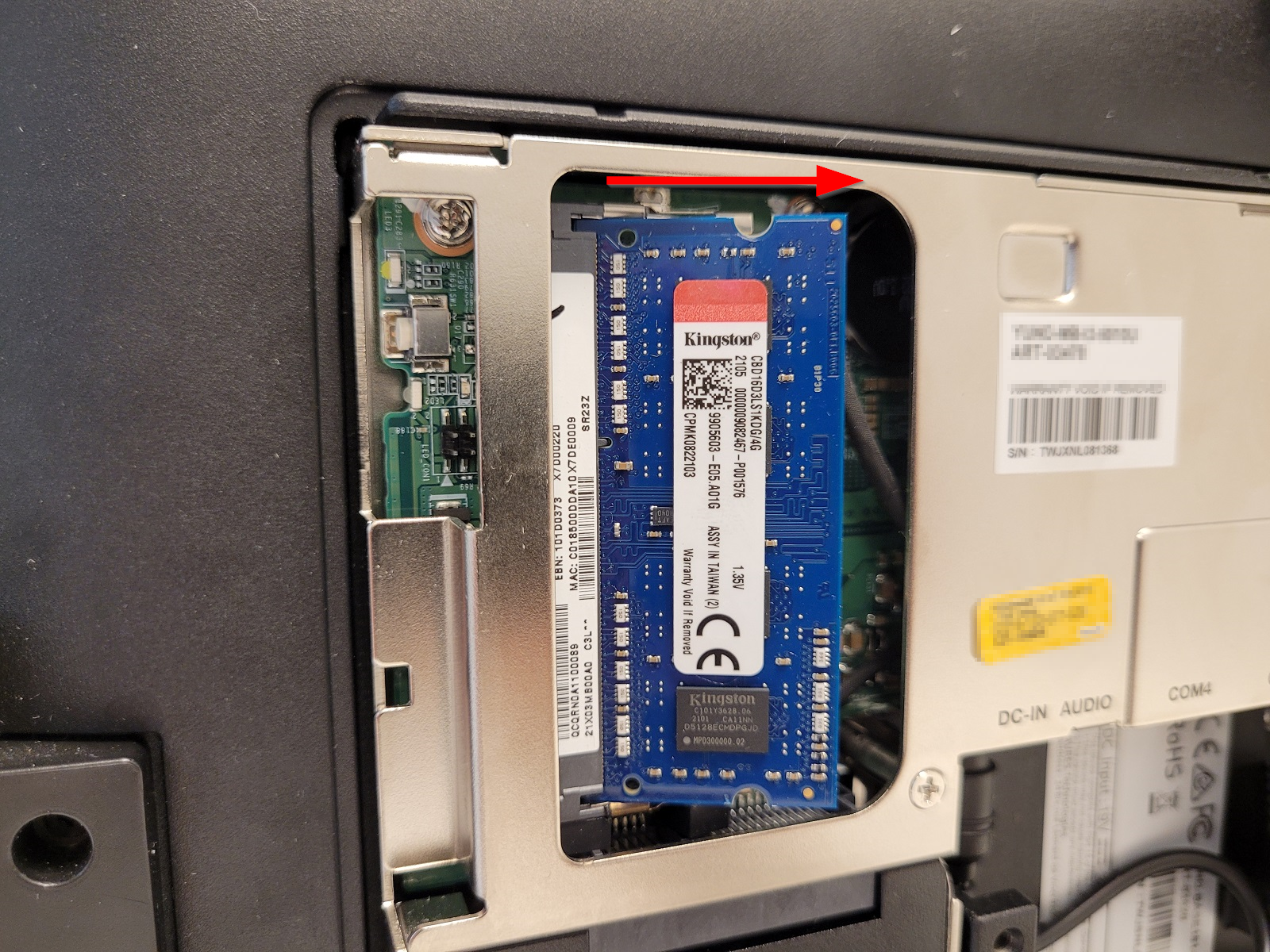

• Het RAM-geheugen is losgelaten wanneer het naar buiten springt uit de socket. Verwijder het door er voorzichtig aan te trekken in de richting waarin het RAM-geheugen wijst:

• Schuif het nieuwe RAM-geheugen voorzichtig helemaal naar binnen en druk het naar beneden totdat het vastklikt en de armen het RAM-geheugen stevig vasthouden.

Yuno monteren op een VESA-adapter

Yuno kan worden gemonteerd op een VESA-adapter door de voetsteun volledig te verwijderen.

• Verwijder het achterdeksel zoals hierboven beschreven.
• Verwijder de voetsteunhoes zoals hierboven beschreven.
• Koppel de kabels los en haal ze uit de kabelgeleiders van de voetsteun. Zorg ervoor dat je weet hoe je ze op dezelfde manier weer kunt aansluiten.

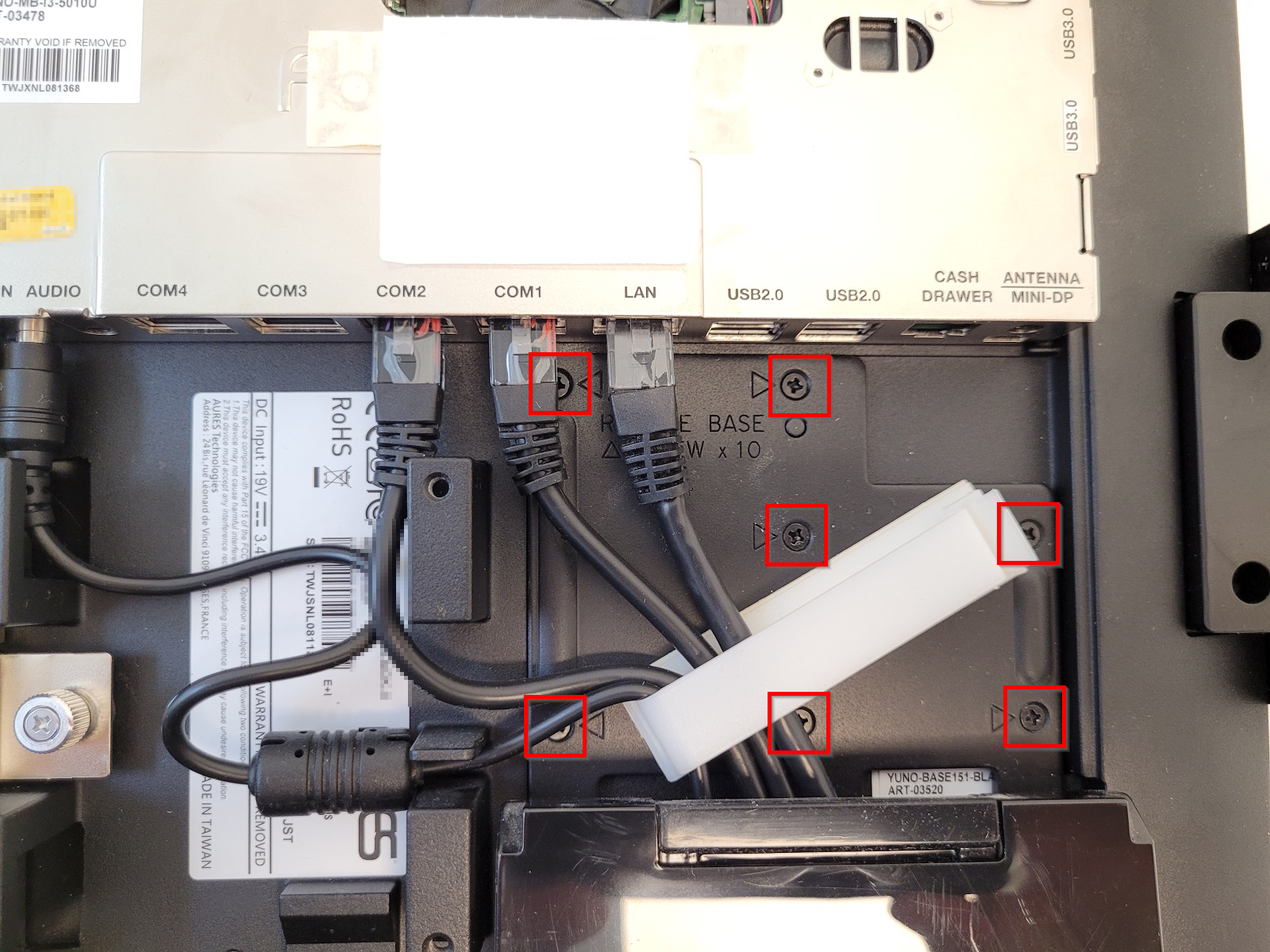

• Schroef de 10 schroeven los waarmee de voetsteun aan het frame is bevestigd. 7 van deze schroeven bevinden zich boven de voetsteun:

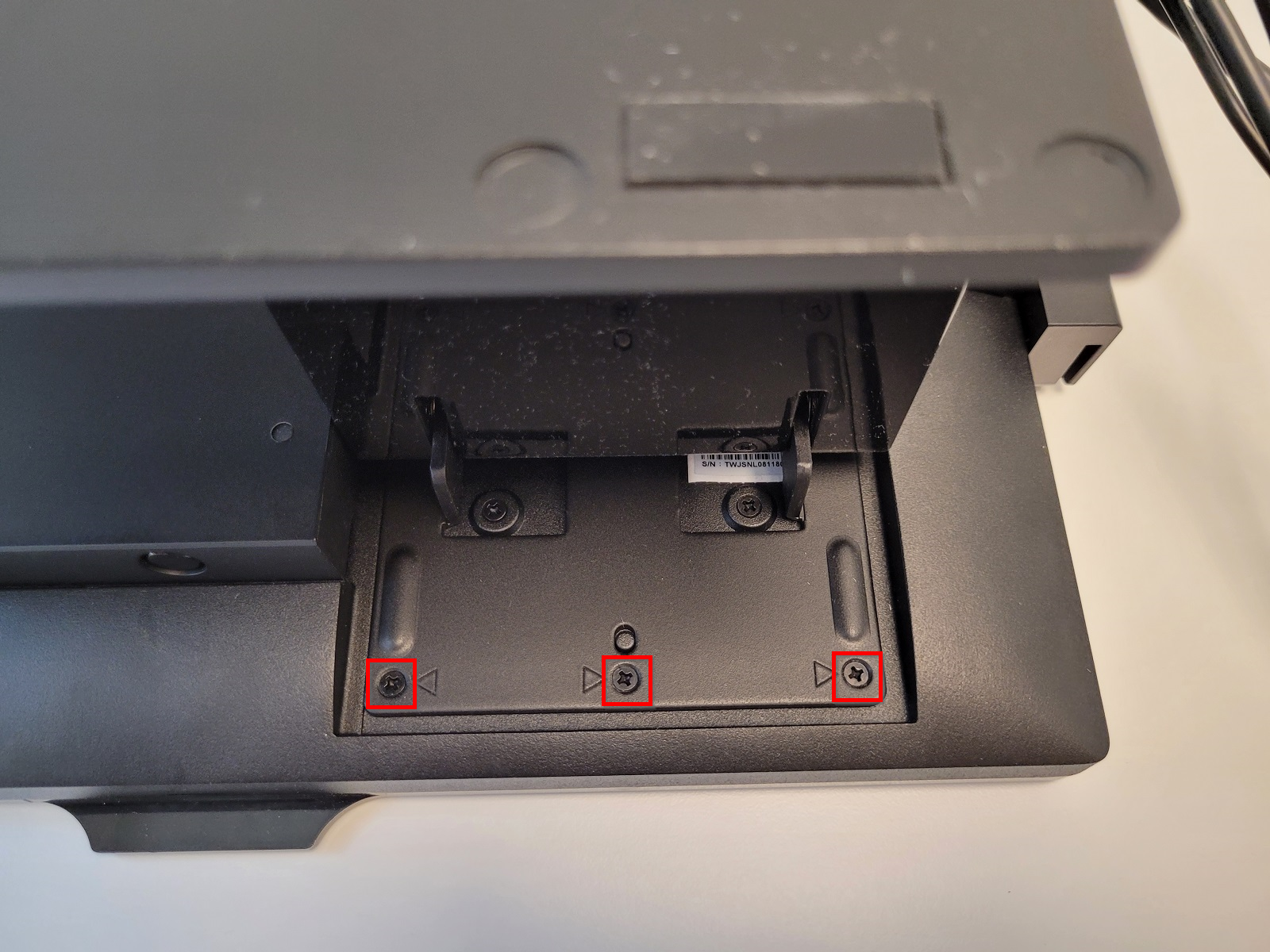

• Draai de voetsteun om zodat er nog 3 schroeven zichtbaar worden waarmee de voetbasis aan het frame is bevestigd en schroef deze los:

• Gebruik dezelfde schroefgaten om een VESA-compatibele adapter te bevestigen.

BIOS-batterij resetten

• Schakel het apparaat uit en haal de stekker uit het stopcontact.
• Verwijder het achterdeksel zoals hierboven beschreven.
• Verwijder de moederbordafdekking door de 2 schroeven los te draaien waarmee deze vastzit.

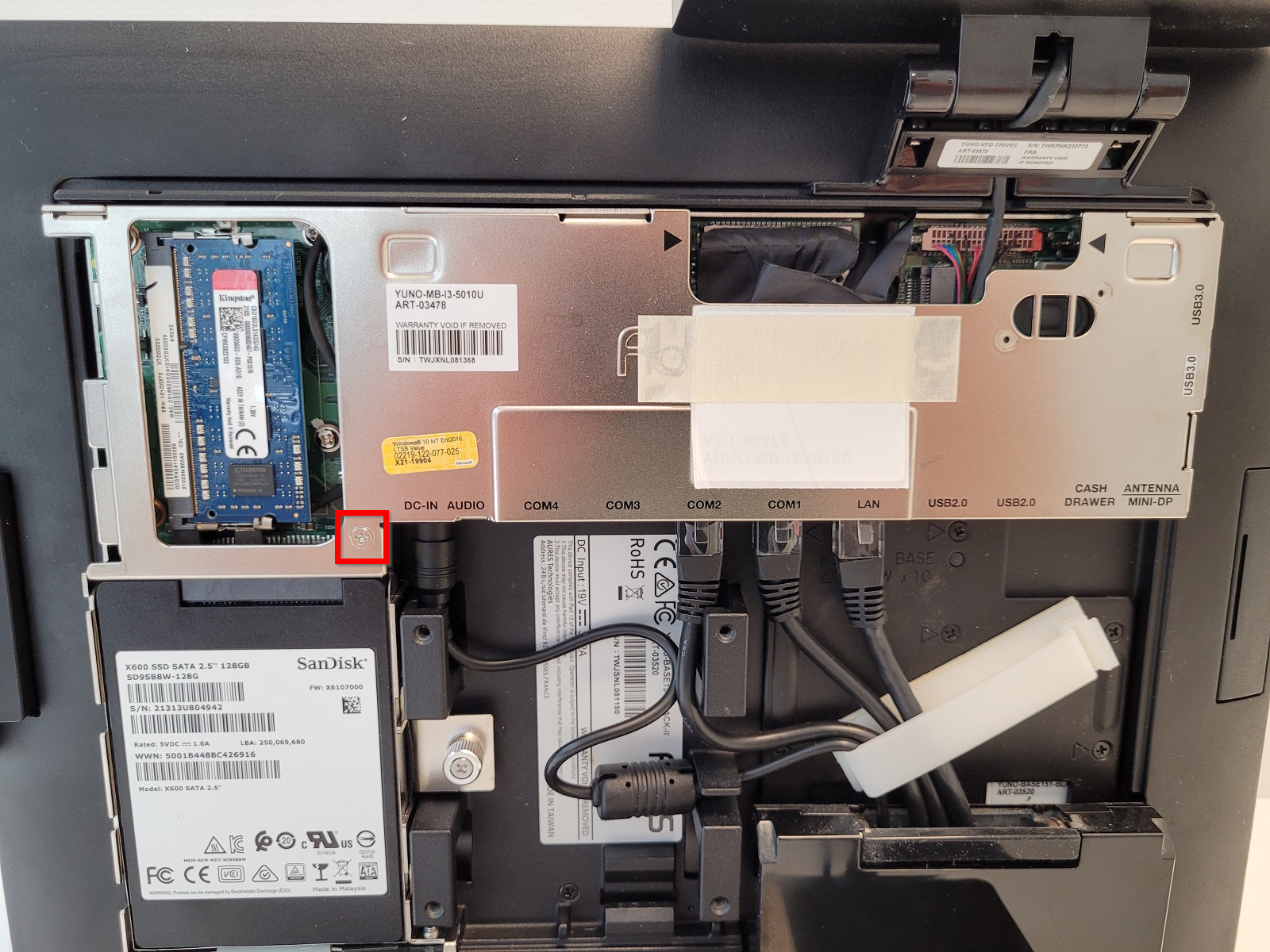

• 1e schroef:

• 2e schroef:

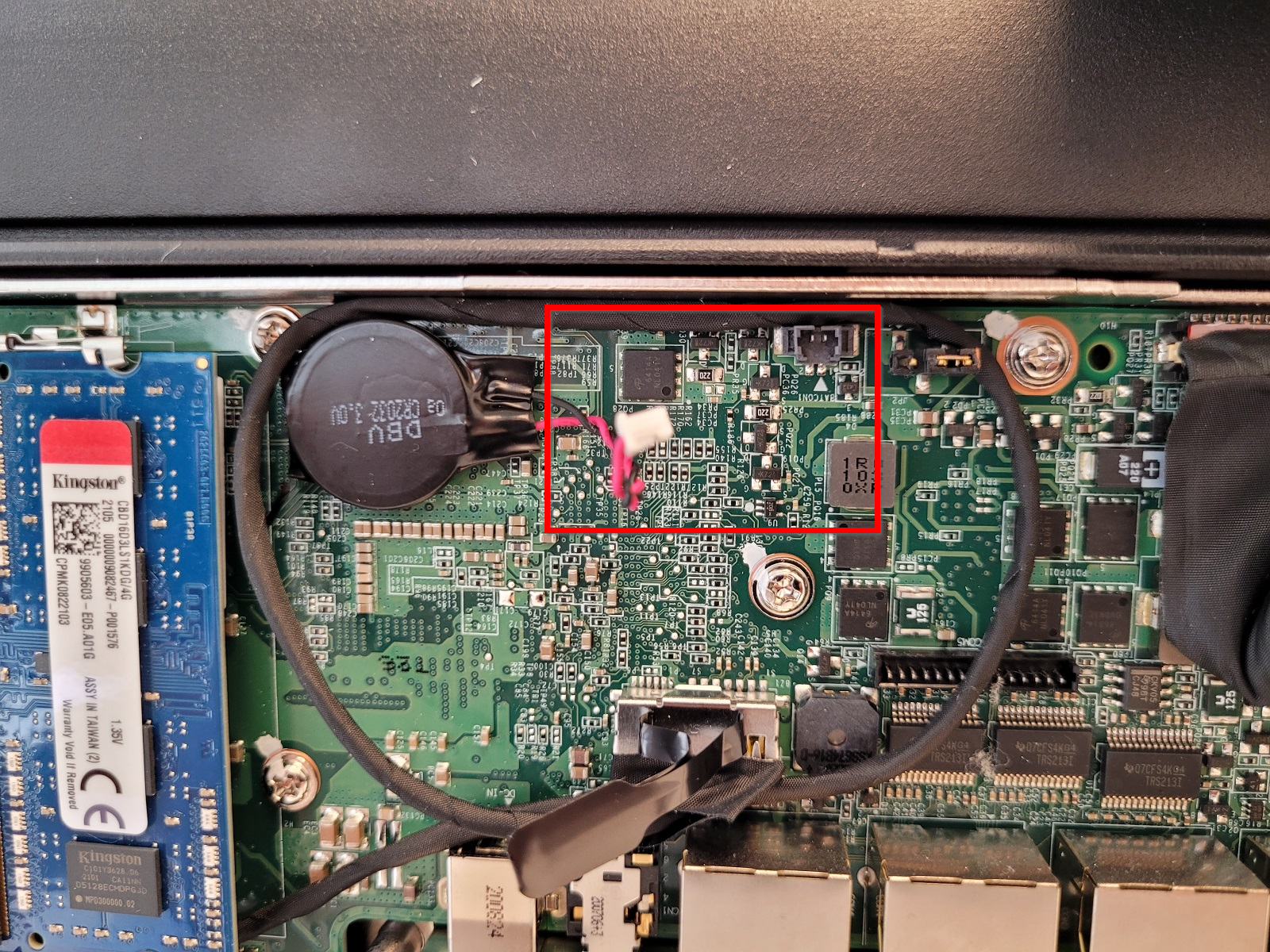

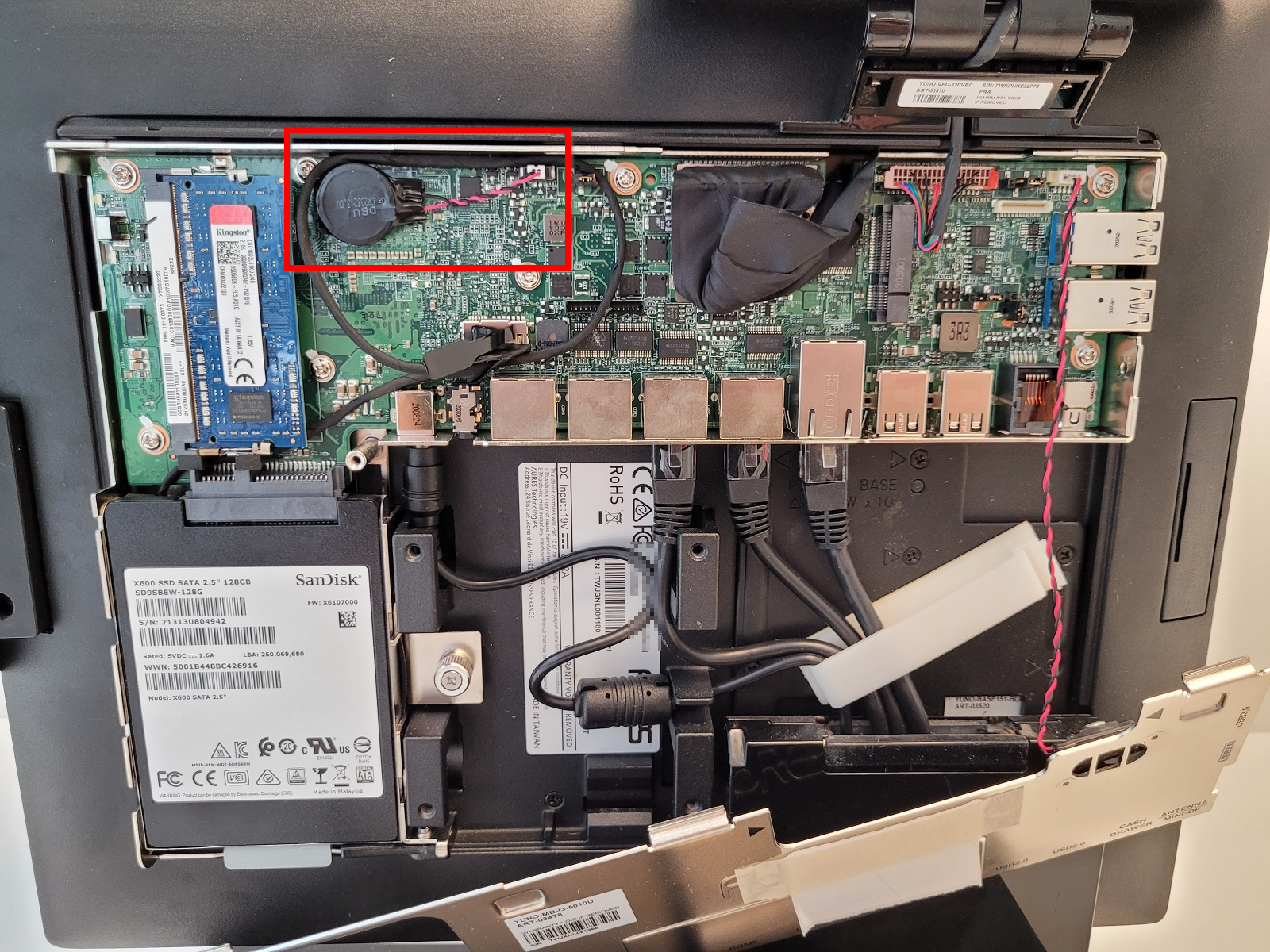

• Verwijder voorzichtig de moederbordafdekking en zoek de BIOS-batterij en de bijbehorende kabel:

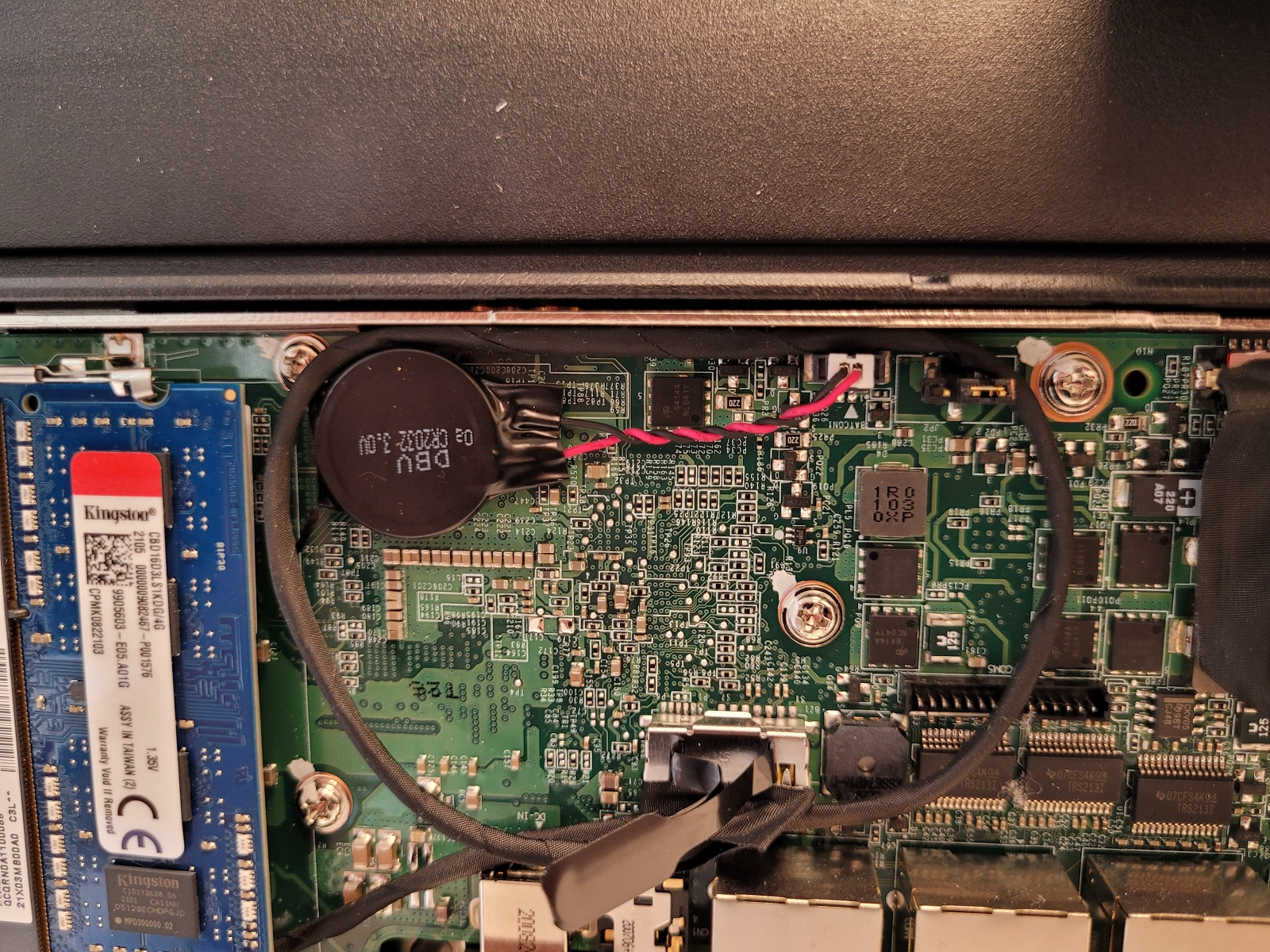

• Trek met behulp van een kleine pincet of iets dergelijks de batterij los van het moederbord:

• Wacht 5 seconden en steek vervolgens de batterij weer in het moederbord:

• Plaats de moederbordafdekking terug en bevestig deze met de schroeven.

BIOS-instellingen resetten

• Zet het apparaat uit en sluit een extern toetsenbord aan op de USB-poorten aan de zijkant van het apparaat.
• Start het apparaat door op de aan/uit-knop te drukken en druk snel achter elkaar op Delete op het toetsenbord.

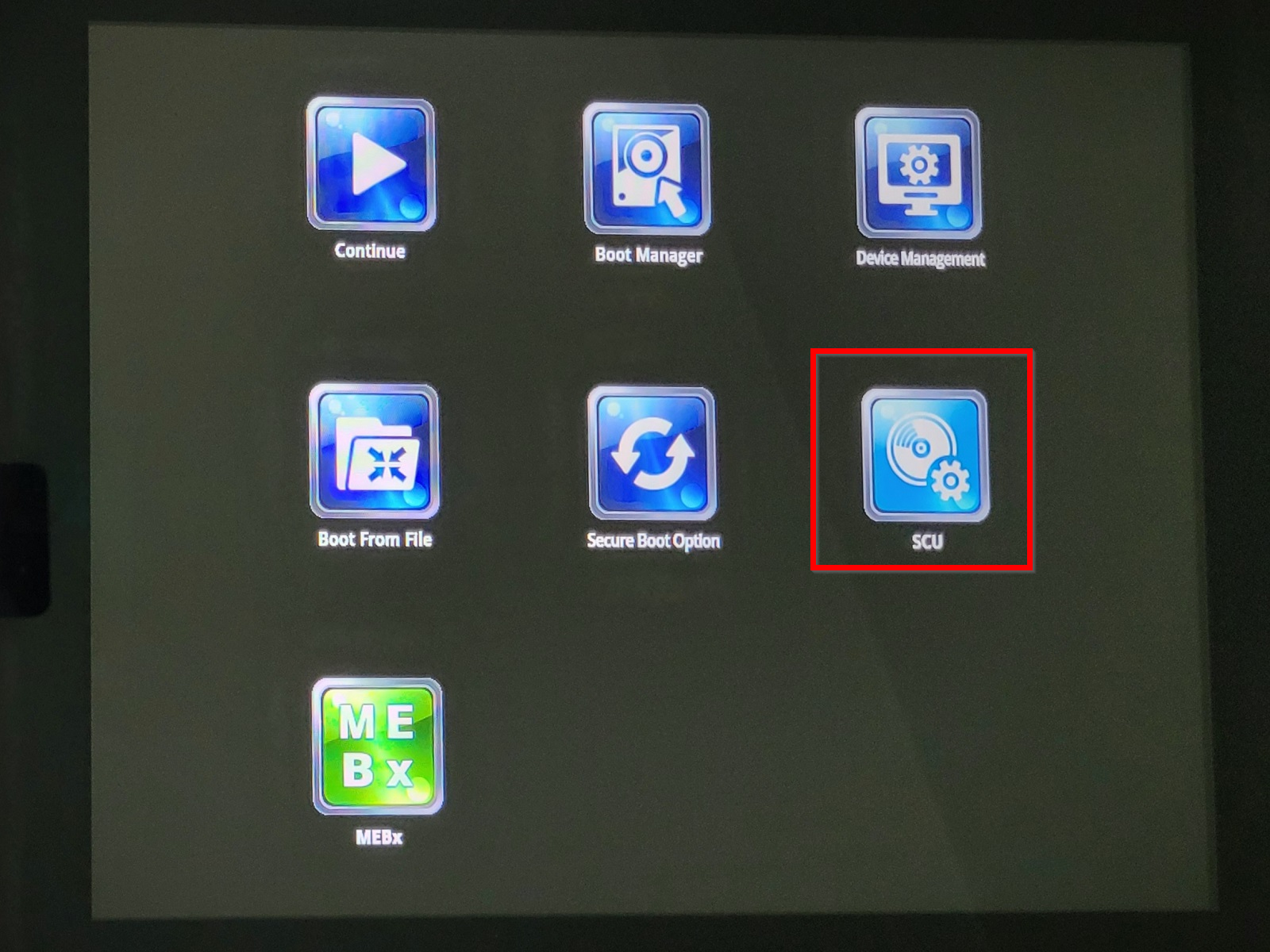

• Navigeer met behulp van de pijltoetsen op het toetsenbord naar SCU en bevestig met Enter:

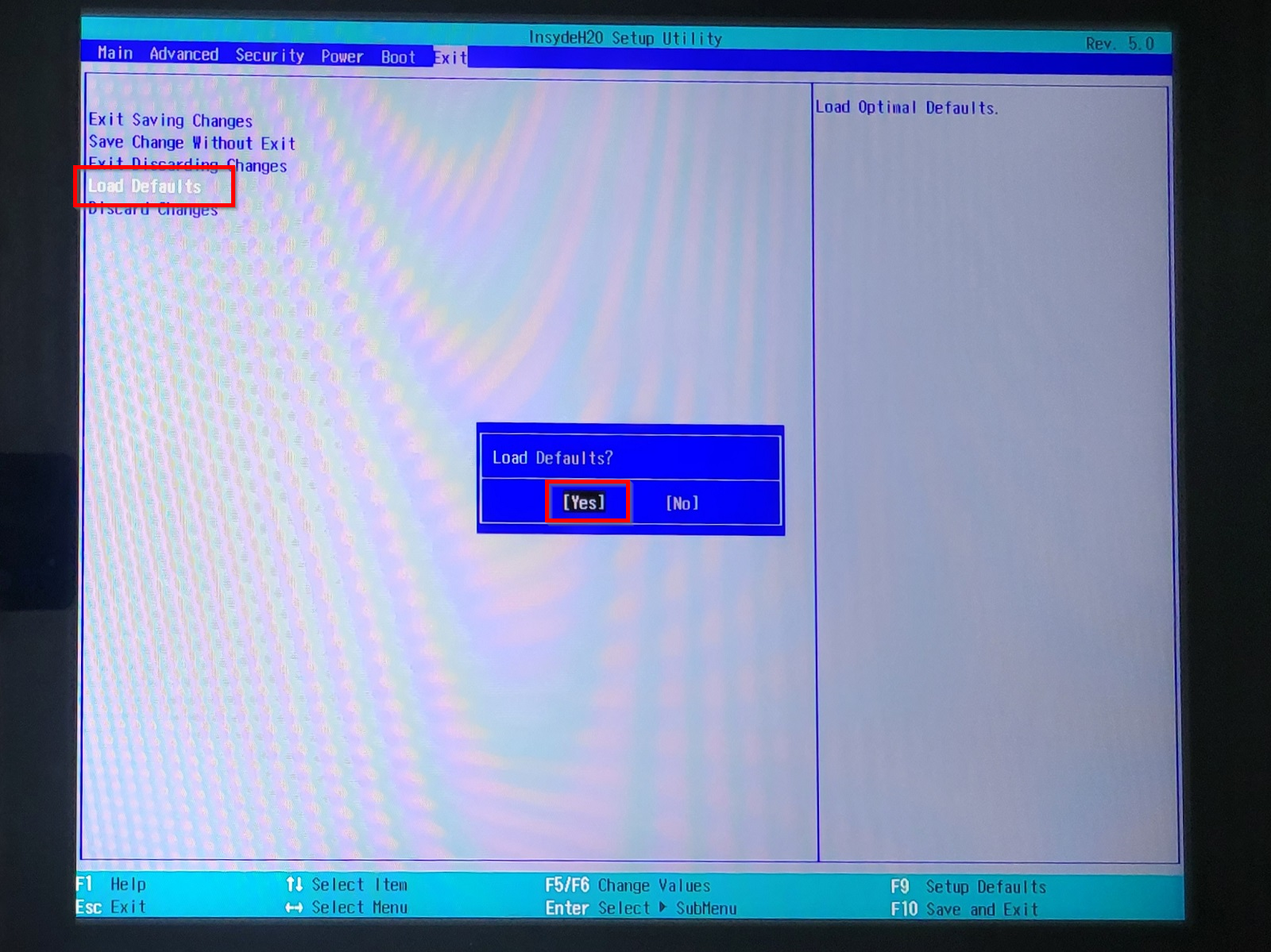

• Navigeer met behulp van de pijltoetsen op het toetsenbord (naar rechts) naar de pagina Exit, selecteer Load Defaults en bevestig met Enter en nogmaals Enter:

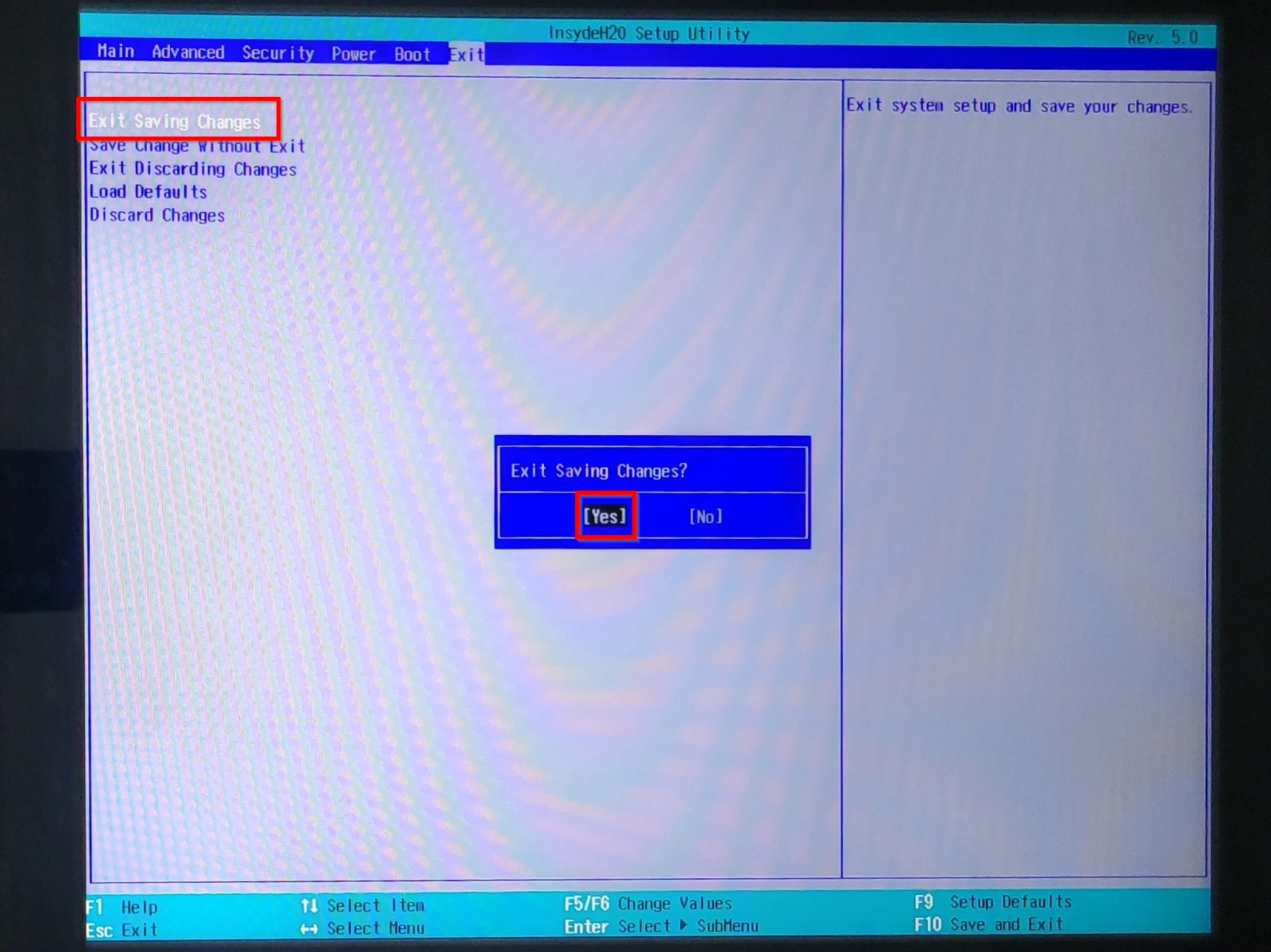

• Selecteer Exit Saving Changes, bevestig met Enter en nogmaals Enter:

• Het apparaat zal nu opnieuw opstarten.
