Den här artikeln förklarar hur du felsöker Yuno POS-kassor.

Ta bort det bakre locket

Alla kablar på Yuno hanteras bakom ett bakre lock som i vissa fall måste tas bort vid felsökning.

Innan du tar bort locket, se till att enheten är strömlös och att det inte finns några externa USB-enheter anslutna till POS-enheten med hjälp av facken på sidan av enheten. För att vara säker kopplar du bort enheten från eluttaget.

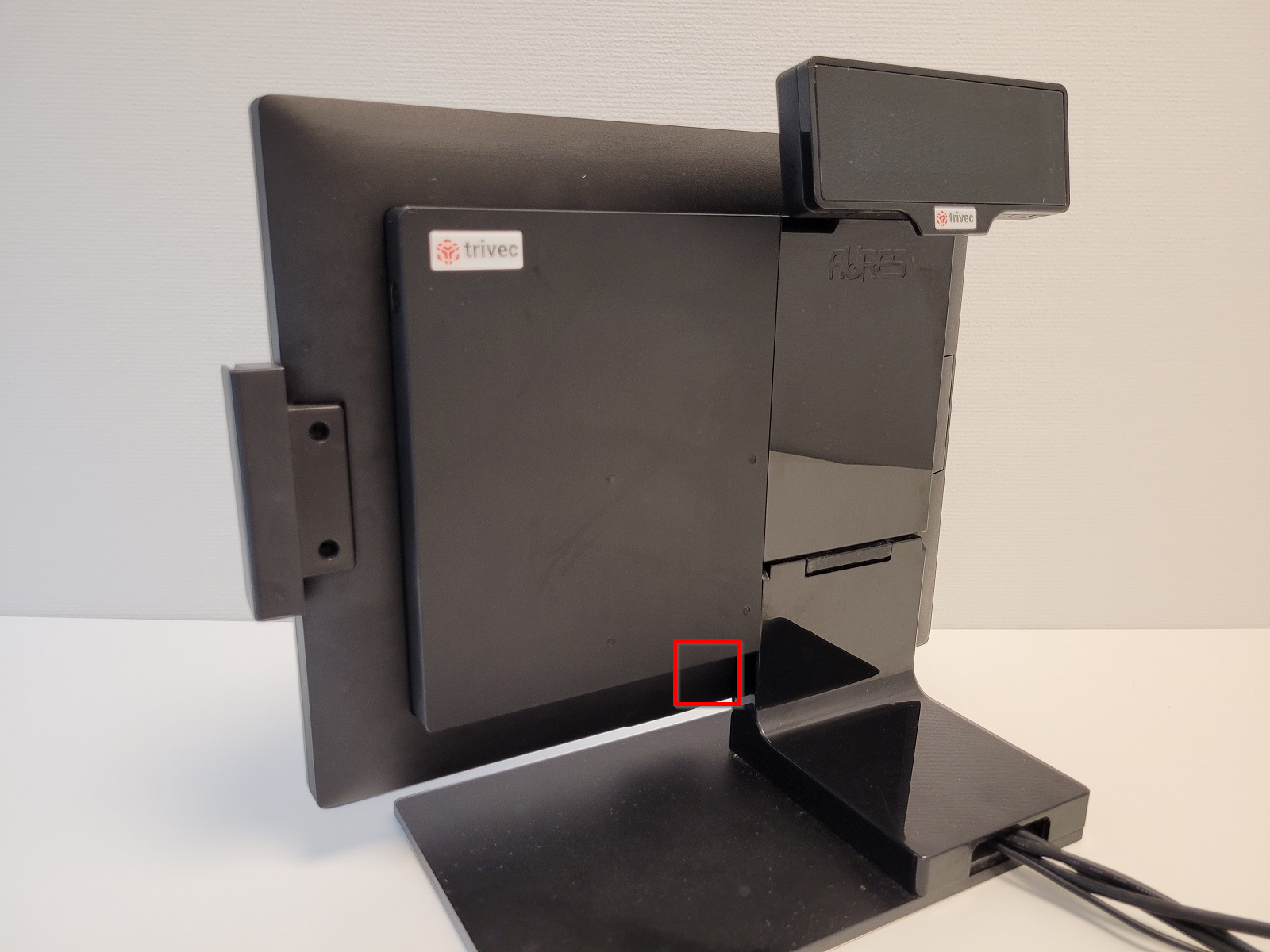

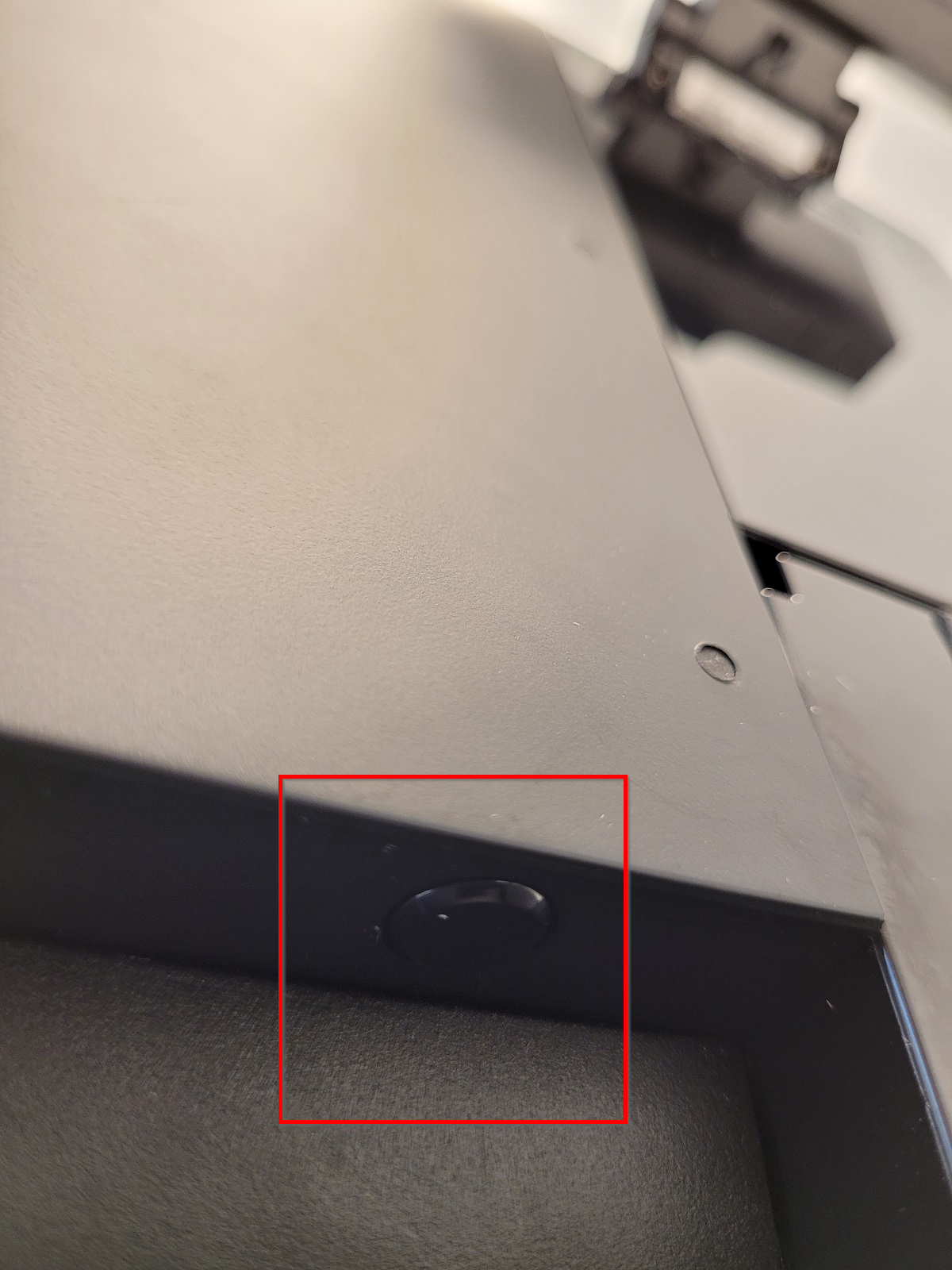

Knappen som släpper locket finns på den nedre delen av plastlocket bredvid fotstödet:

• Tryck på knappen för att lossa på locket:

• Yuno-kassa med det bakre locket borttaget:

Ta bort locket för fotstödet

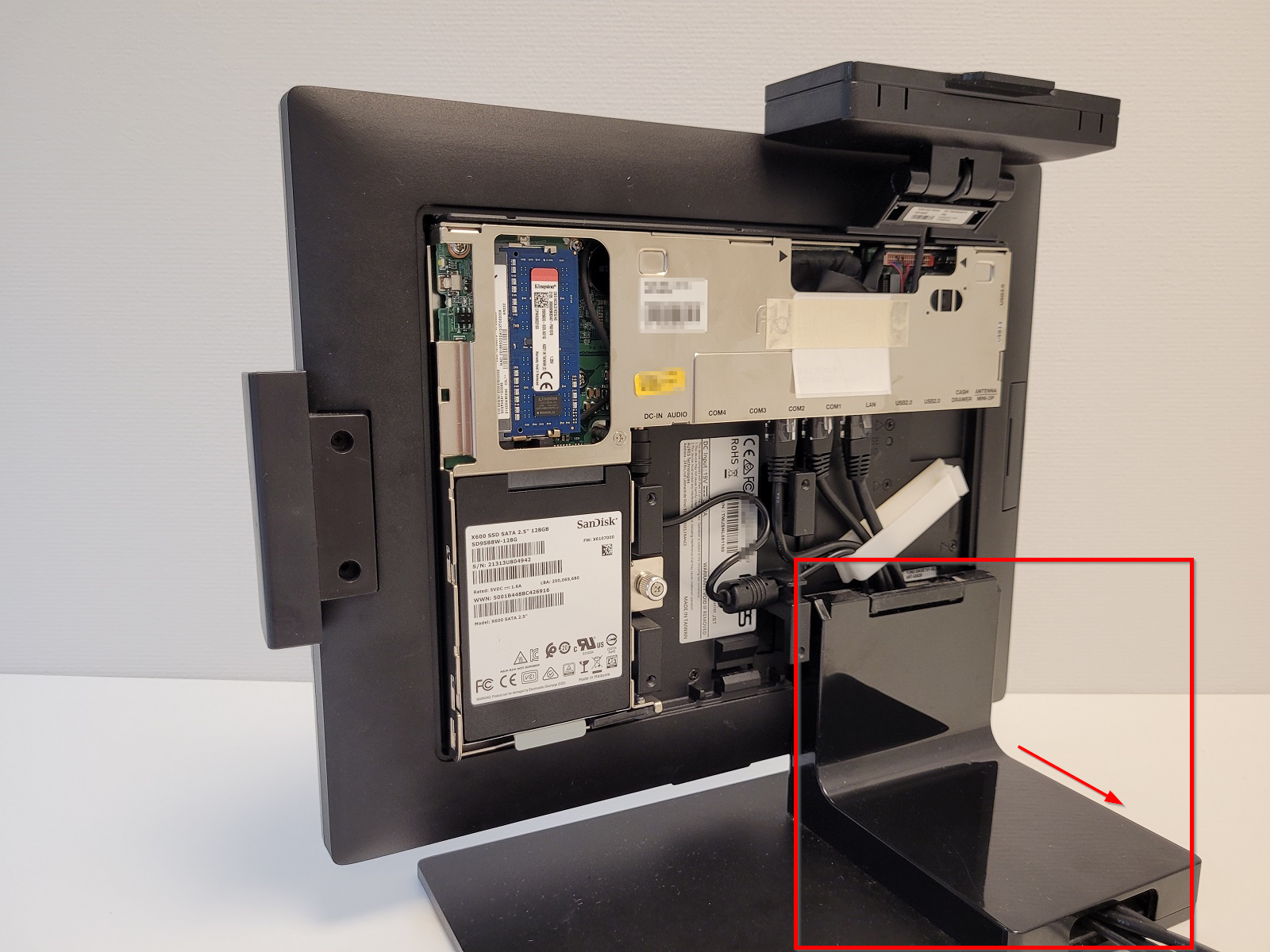

I vissa fall för att möjliggöra kabelhantering måste locket för fotstödet också tas bort. För att ta bort locket för fotstödet, ta först bort det bakre locket enligt beskrivningen ovan. Med det bakre locket borttaget, dra och skjut locket utåt:

Koppla från skatteboxen (Sverige)

• Om skatteboxen behöver kopplas bort tar du bort det bakre locket enligt beskrivningen ovan.
• Med det bakre locket borttaget, hitta skatteboxen:

• För mer information om hur du identifierar skatteboxar, kolla in Skattebox: Sverige.

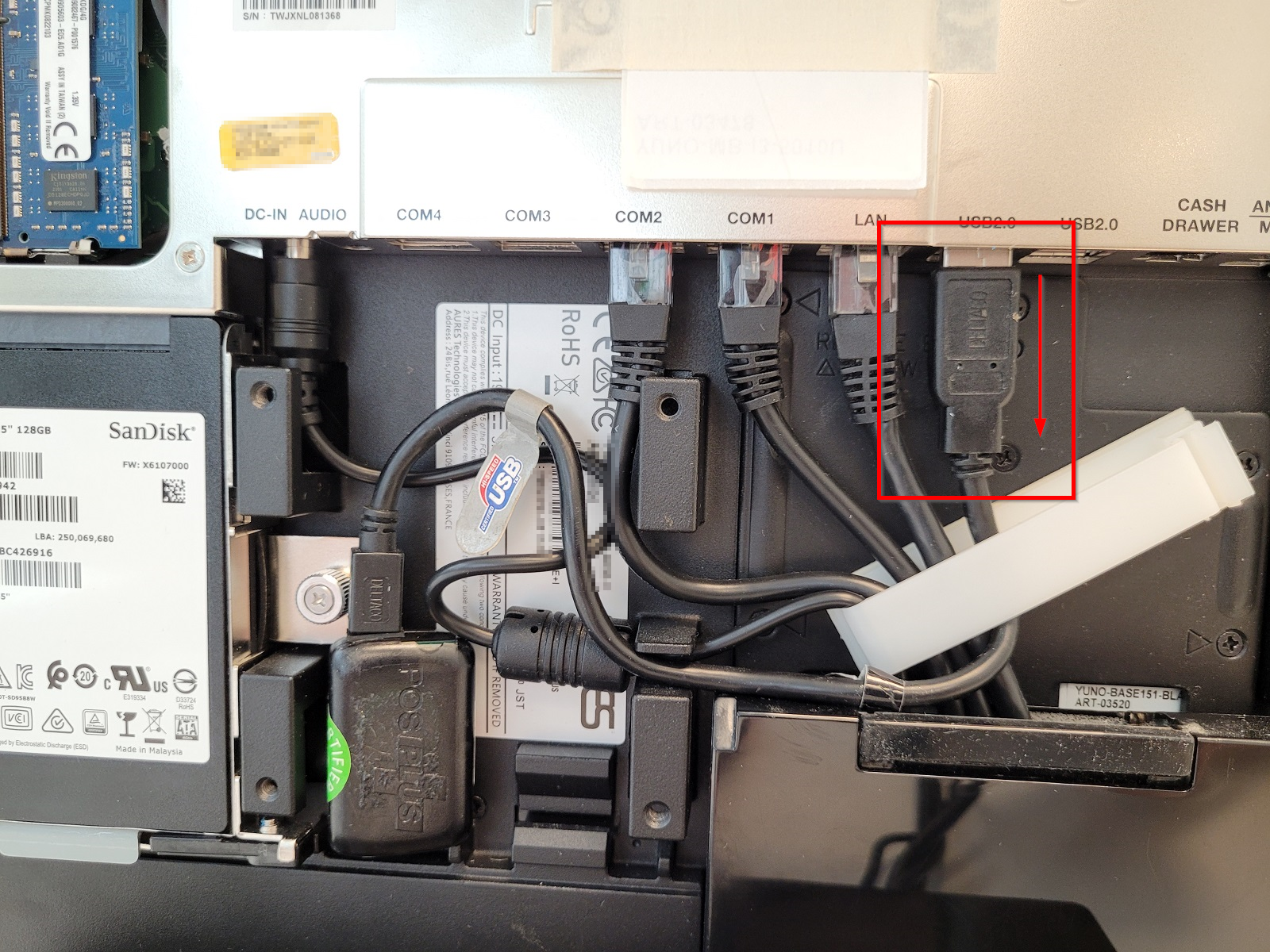

• Följ kabeln för att hitta USB-anslutningen. För att koppla ifrån den drar du i USB-kontakten nedåt:

• Du kan behöva lossa den vita plastklämman som håller ihop kablarna för att kunna koppla ifrån skatteboxen:

• Om du kopplar ifrån skatteboxen pga felsökning, vänta några sekunder och anslut den igen.

Aktivera DHCP

Om enheten har förlorat anslutningen till det lokala nätverket men nätverksgränssnittets LED-lampa är på/blinkar, är det en bra idé att försöka aktivera DHCP på enheten. För information om hur du gör det, kolla in Aktivera DHCP på VPOS.

Byta ut en disk (SATA)

Att byta ut en disk på en Yuno-enhet är en ganska enkel process.

Se till att enheten är avstängd och strömlös.

• Ta bort det bakre locket enligt beskrivningen ovan.

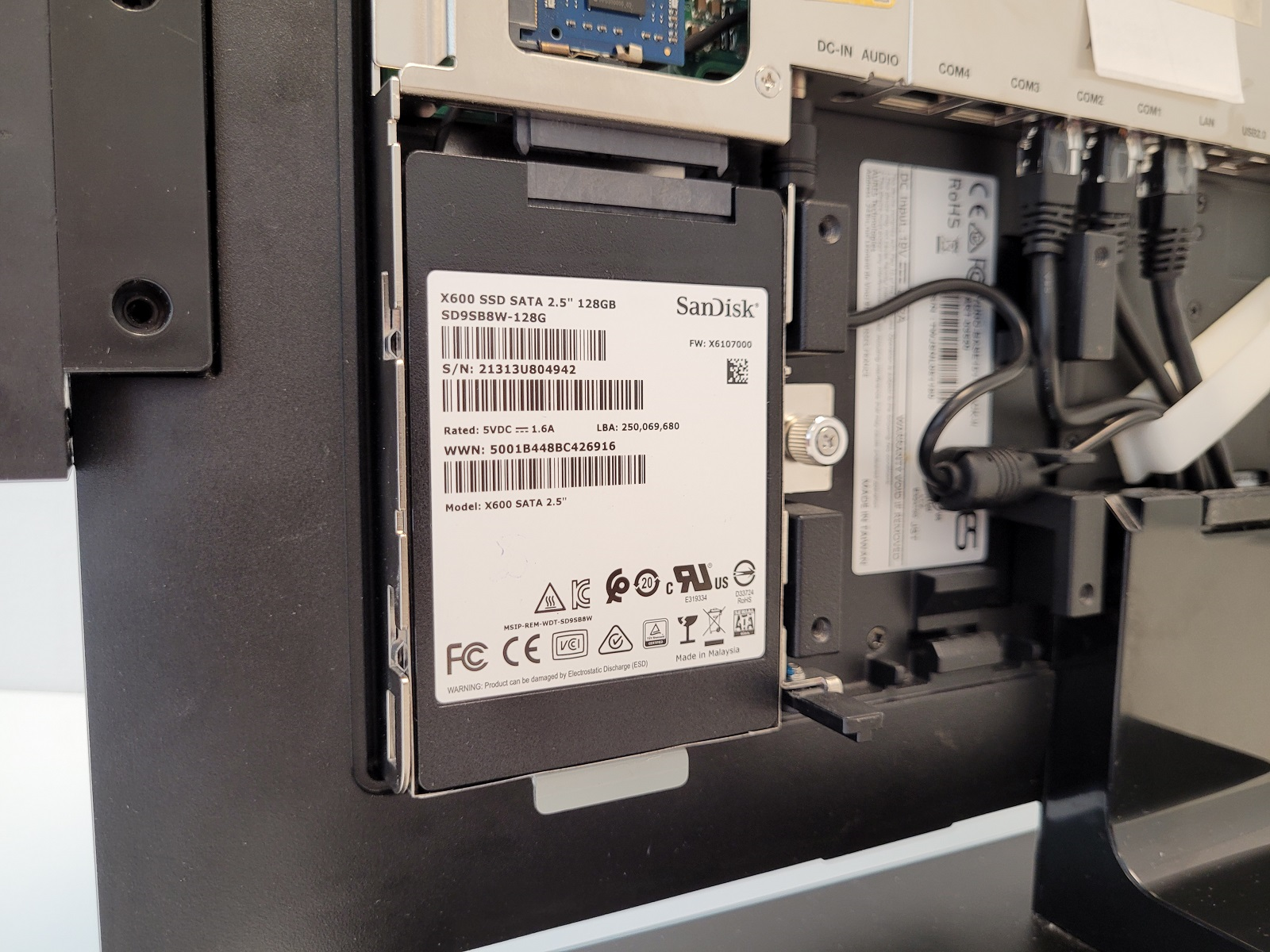

• Hitta disken på baksidan av enheten. Om disken inte ser ut som den på bilden nedan, kolla in guiden Byta ut en disk (M2).

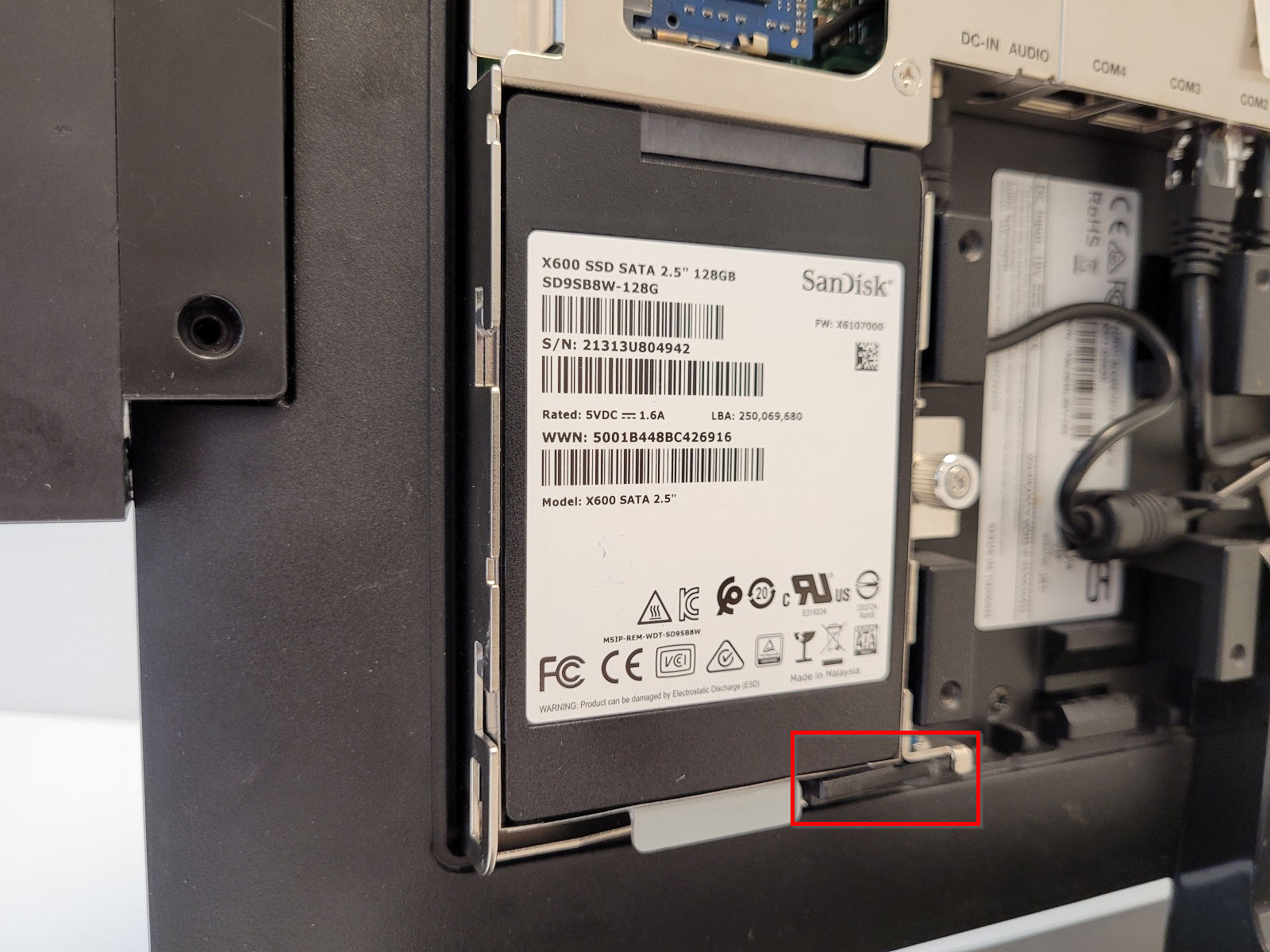

• Vrid den svarta plastarmen som håller diskhållaren utåt:

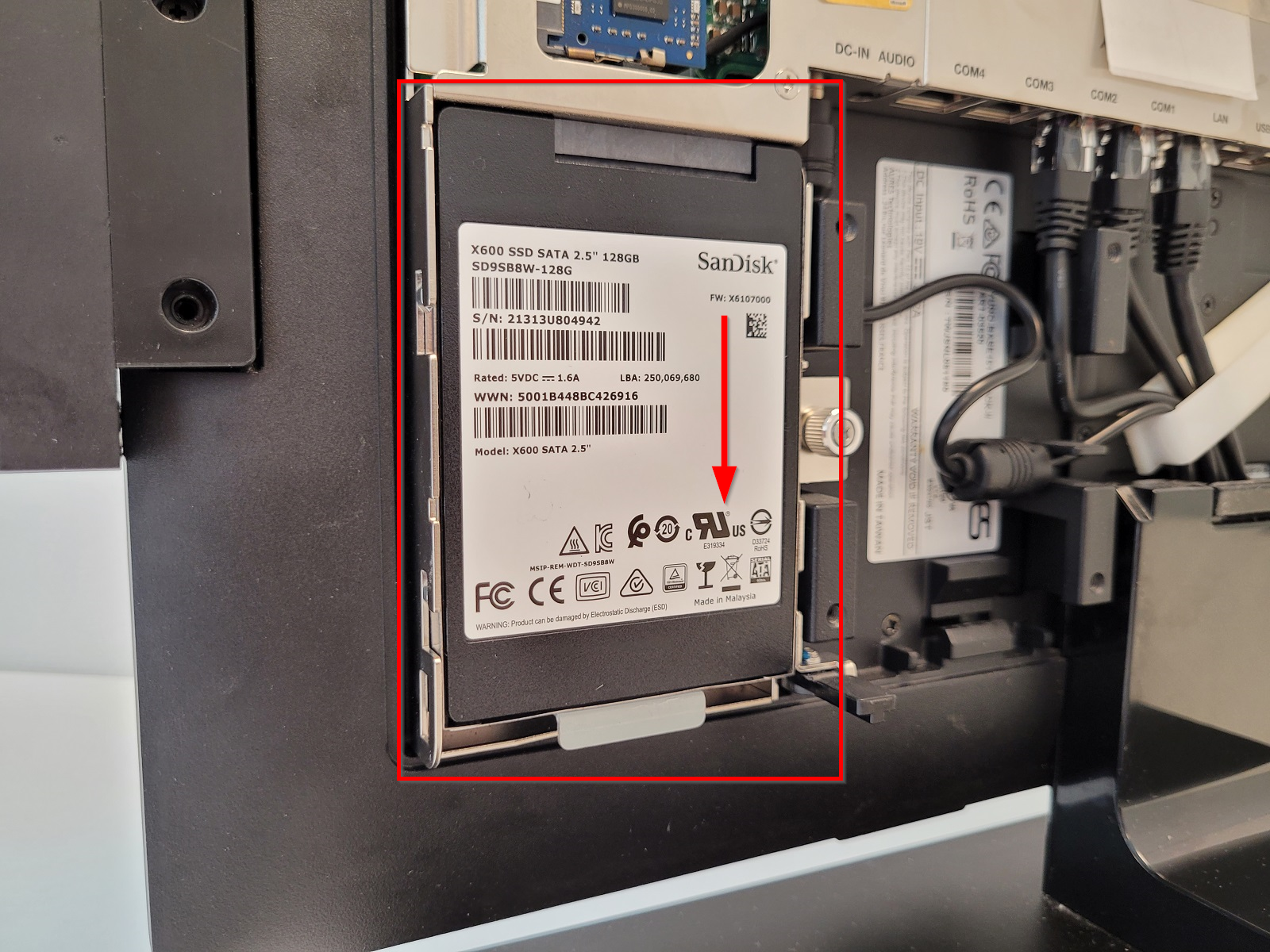

• Med den svarta plastarmen ur vägen skjuter du diskhållaren nedåt och den kommer bara att röra sig några millimeter:

• Diskhållaren är nu lossad och kan tas bort från enheten:

• Ta bort hållaren från enheten och byt ut disken. Se till att den nya disken pekar åt samma håll som den gamla:

• Skjut in hållaren med disken igen och säkra den med plastarmen.

Anslut disk till sekundär SATA-adapter

• Ta bort disken enligt Guide för att byta ut en disk (SATA)

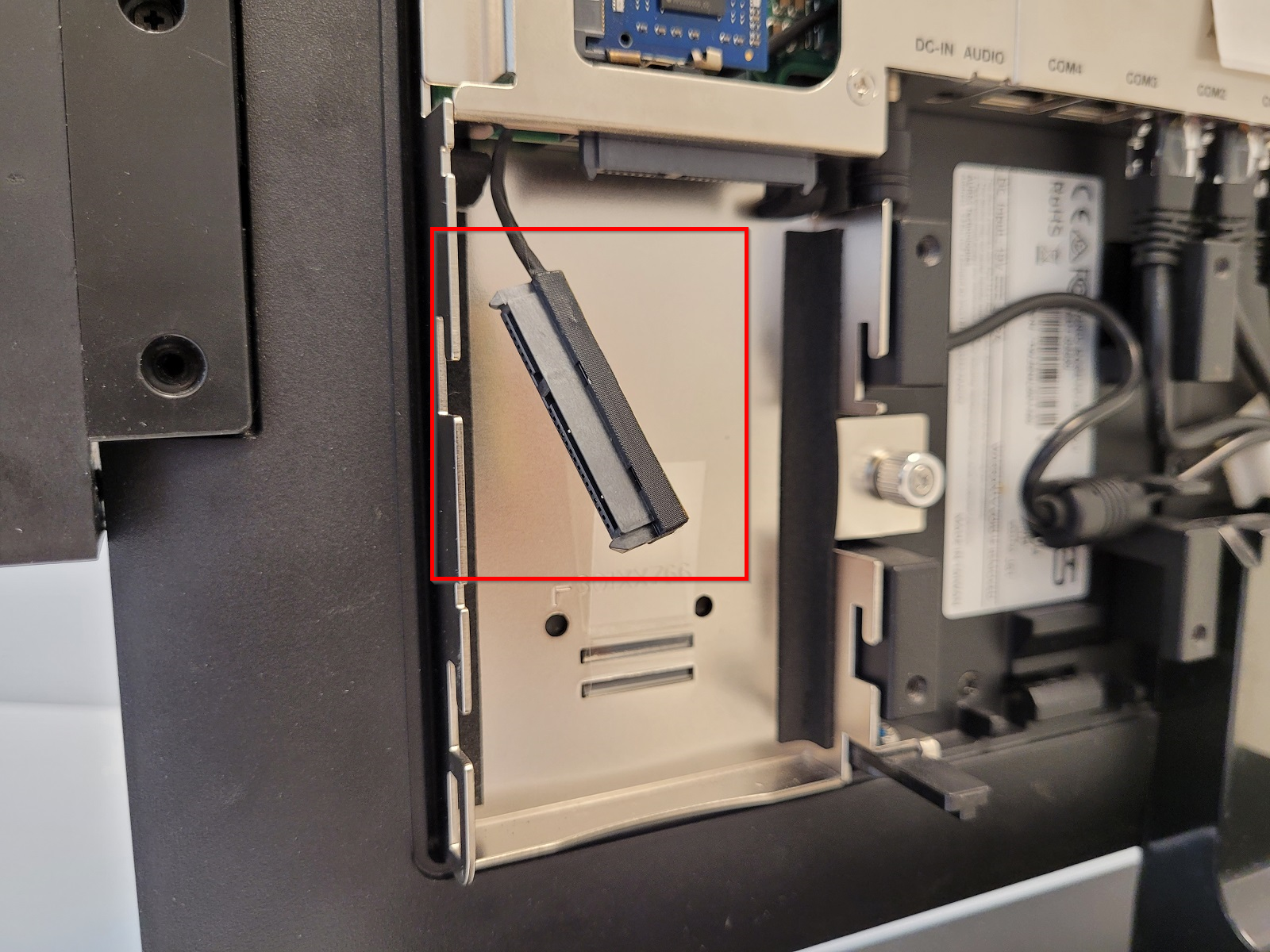

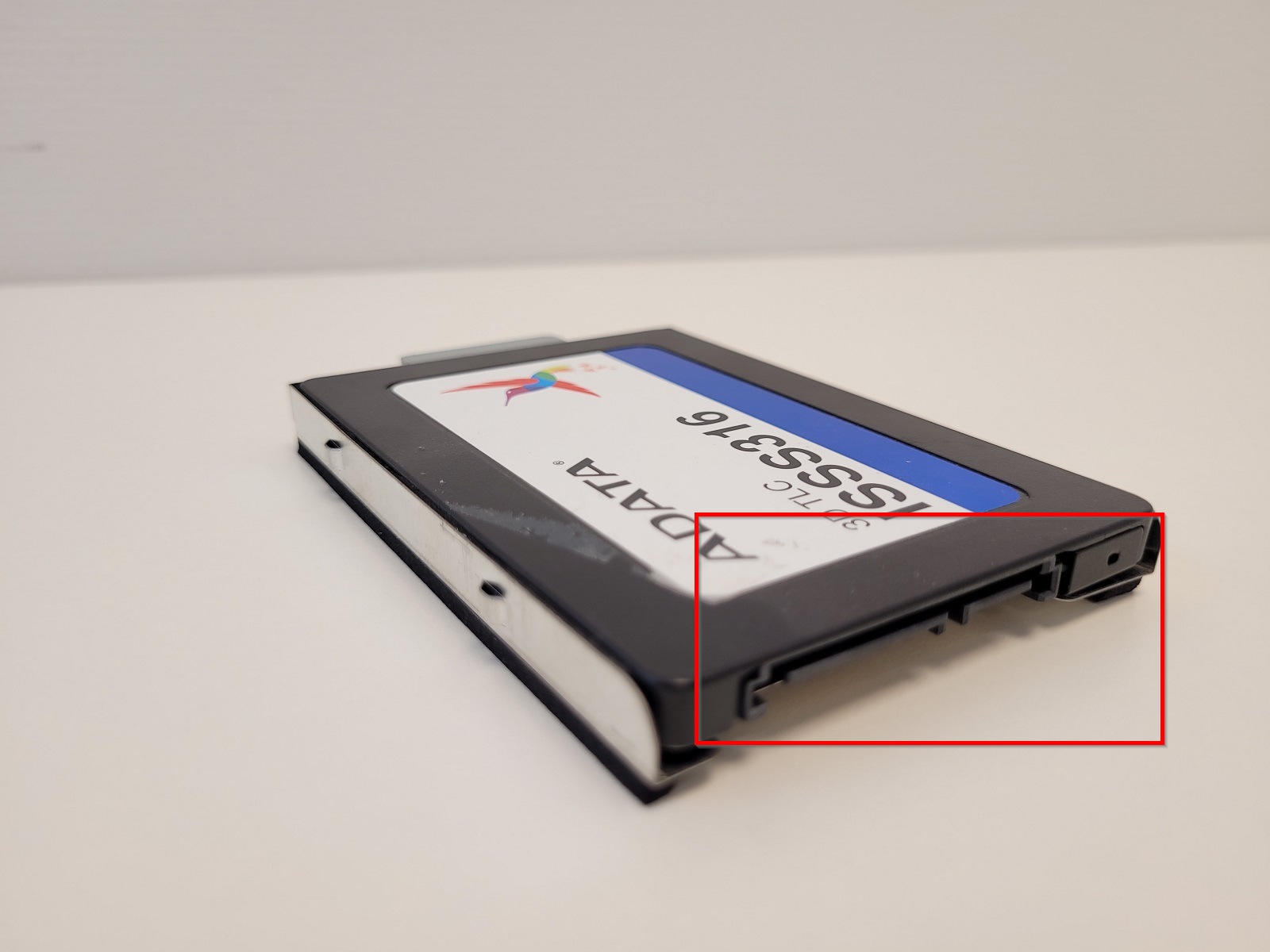

• Anslut disken till den sekundära SATA-adaptern:

• Placera disken i hållaren och skjut in hållaren samt säkra den med plastarmen.

Byta ut en disk (M2)

I vissa fall använder Yuno-enheter en något annorlunda M2-disk. Proceesen för att byta disken är lika enkel som med SATA-disken.

• Ta bort baksidan enligt beskrivningen ovan.
• Hitta disken på baksidan av enheten.

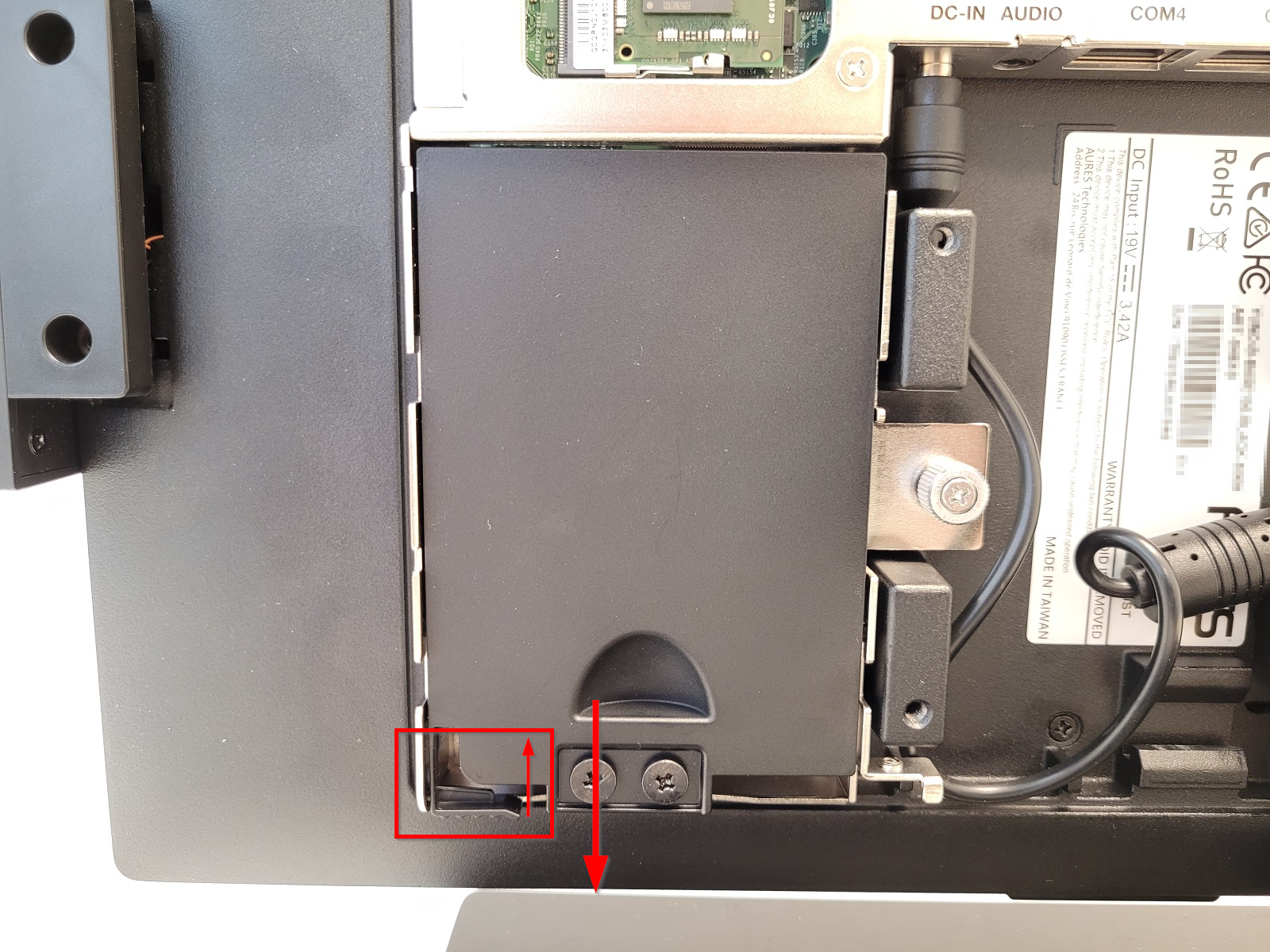

• Tryck upp den lilla plastarmen för att frigöra locket för disken och skjut locket nedåt:

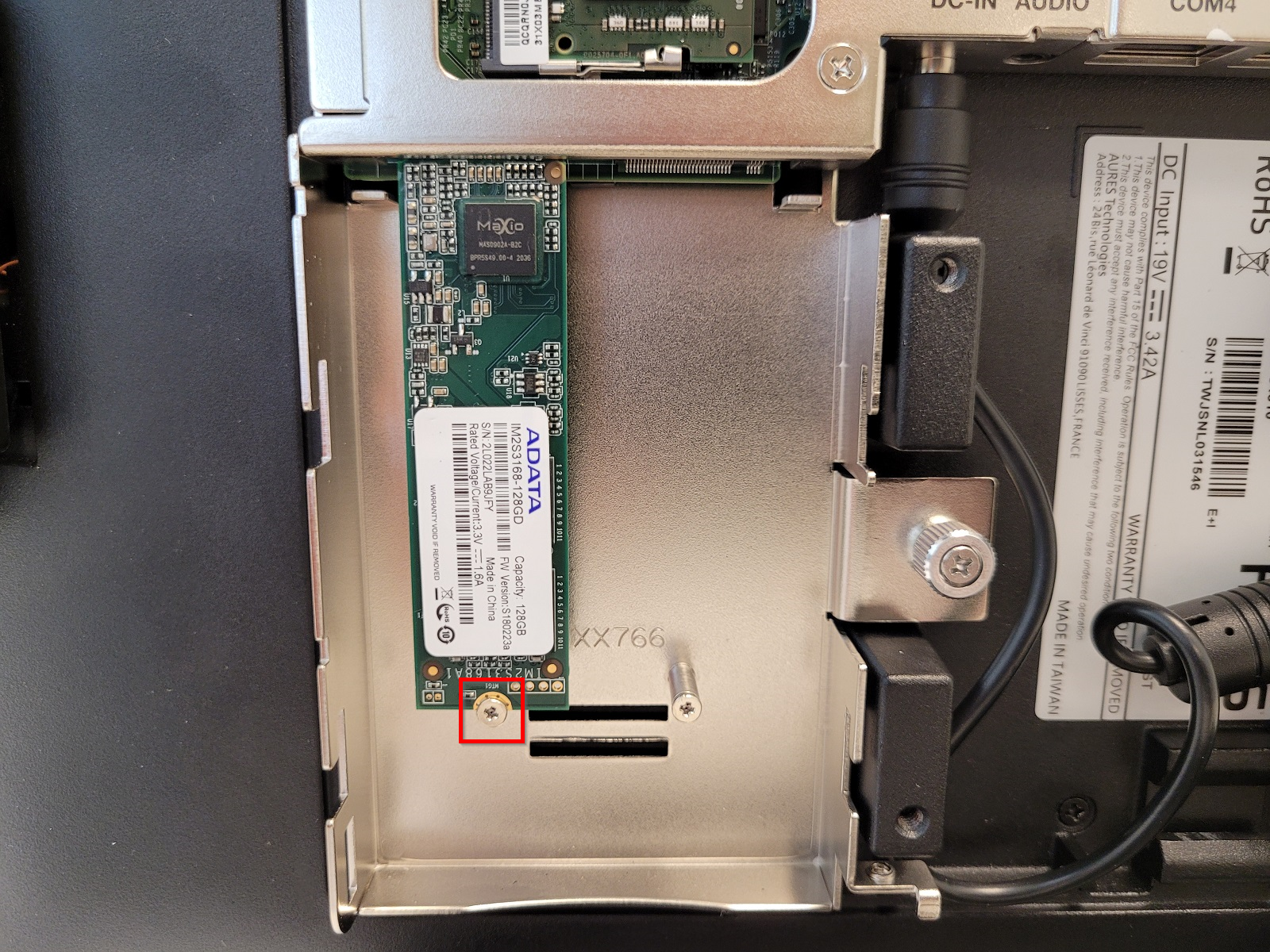

• Använd en liten Phillips-skruvmejsel för att ta bort skruven som håller disken på plats:

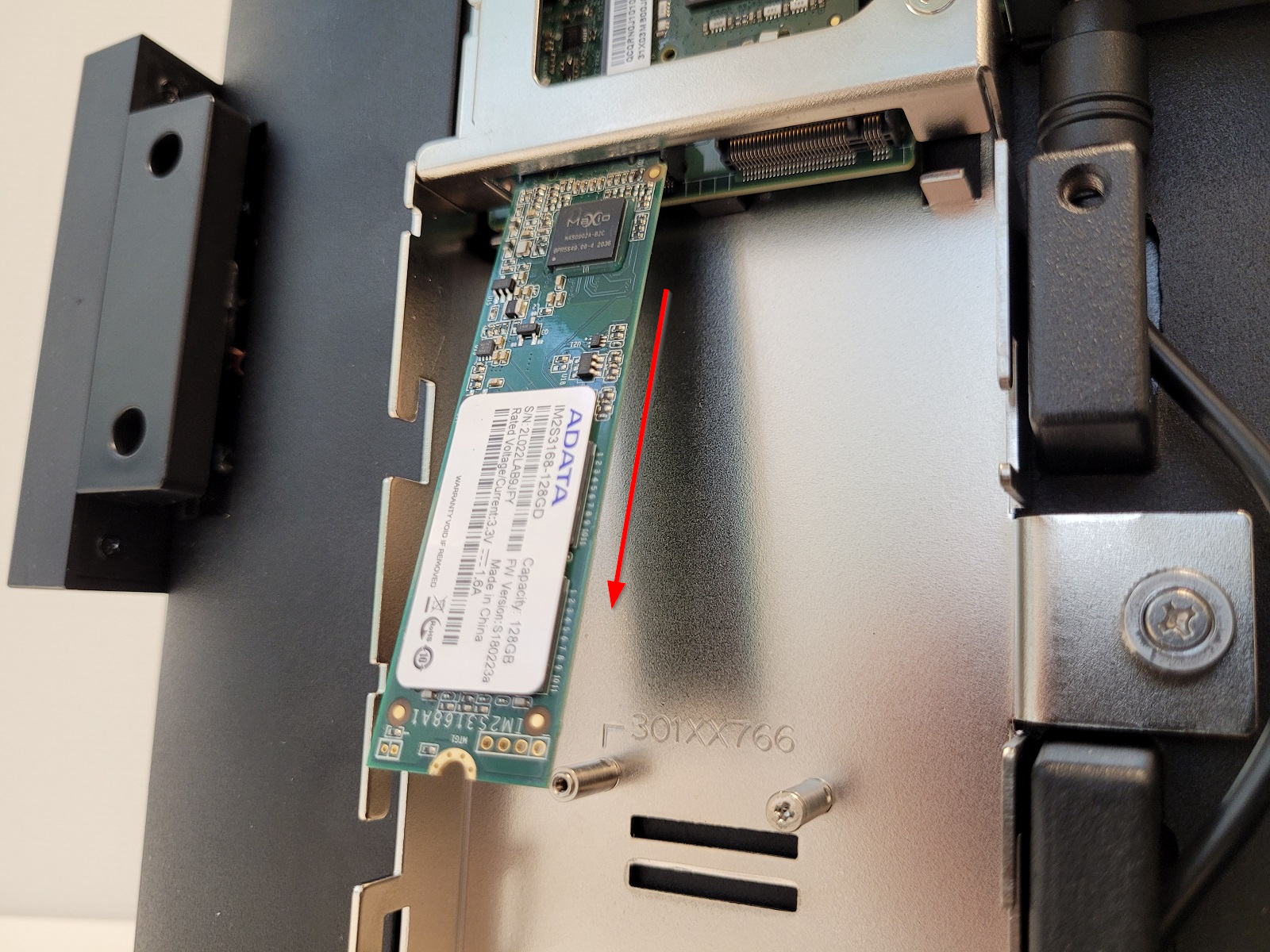

• Med skruven borttagen kommer disken att hoppa ut. Ta bort den genom att försiktigt dra ut den i riktning mot vilken disken pekar:

• Anslut den nya disken och se till att den sitter korrekt:

• Tryck försiktigt ned disken (det ska vara mycket lite motstånd), säkra den med skruven och skjut tillbaka locket.

Anslut disk till sekundär M2-adapter

• Ta bort disken enligt Guide för att byta ut en disk (M2).

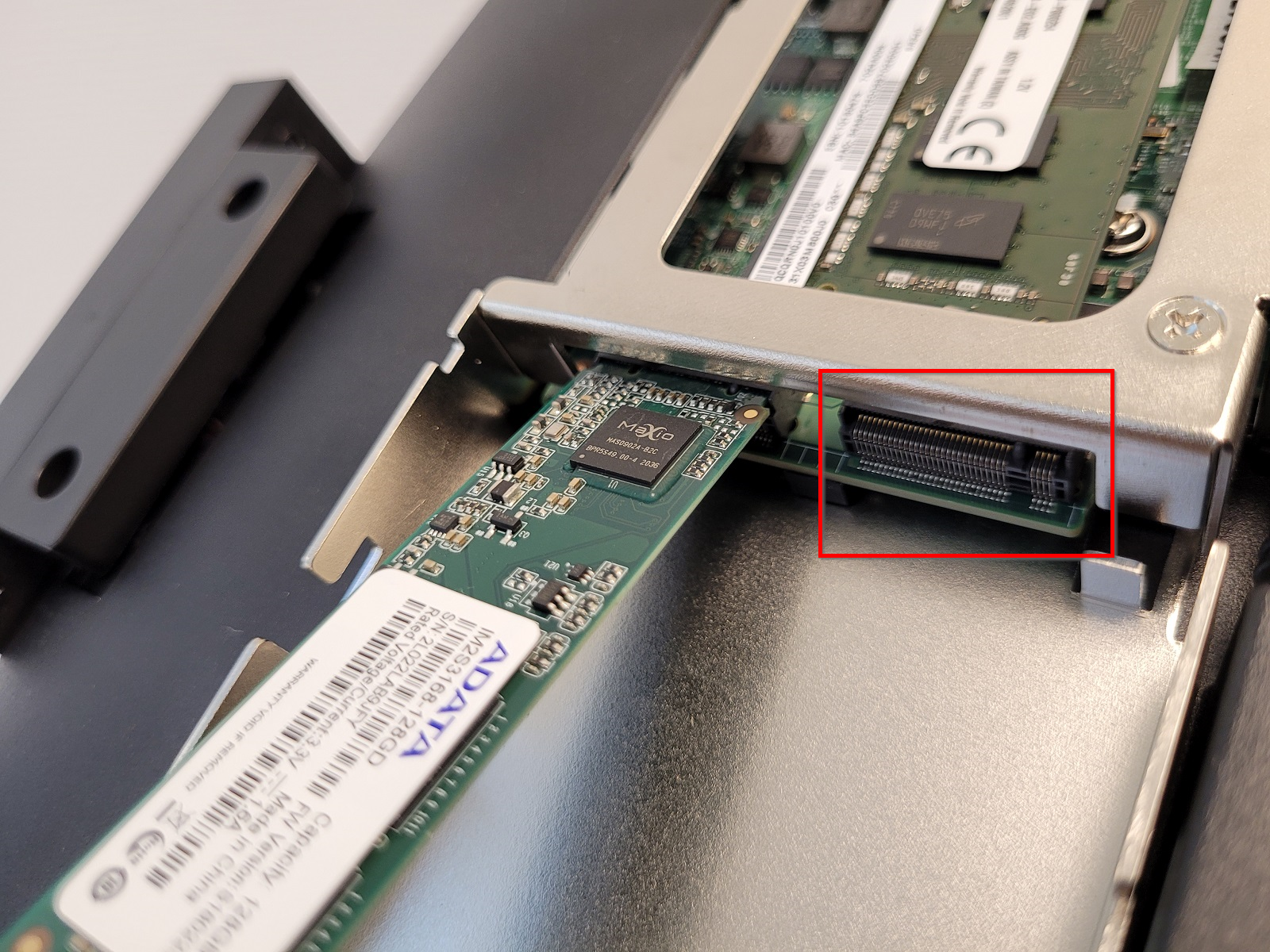

• Anslut disken till den sekundära SATA-adaptern:

• Tryck försiktigt ned disken (det ska vara mycket lite motstånd), säkra den med skruven och skjut tillbaka locket.

Byta ut RAM-minne

• Ta bort baksidan enligt beskrivningen ovan.

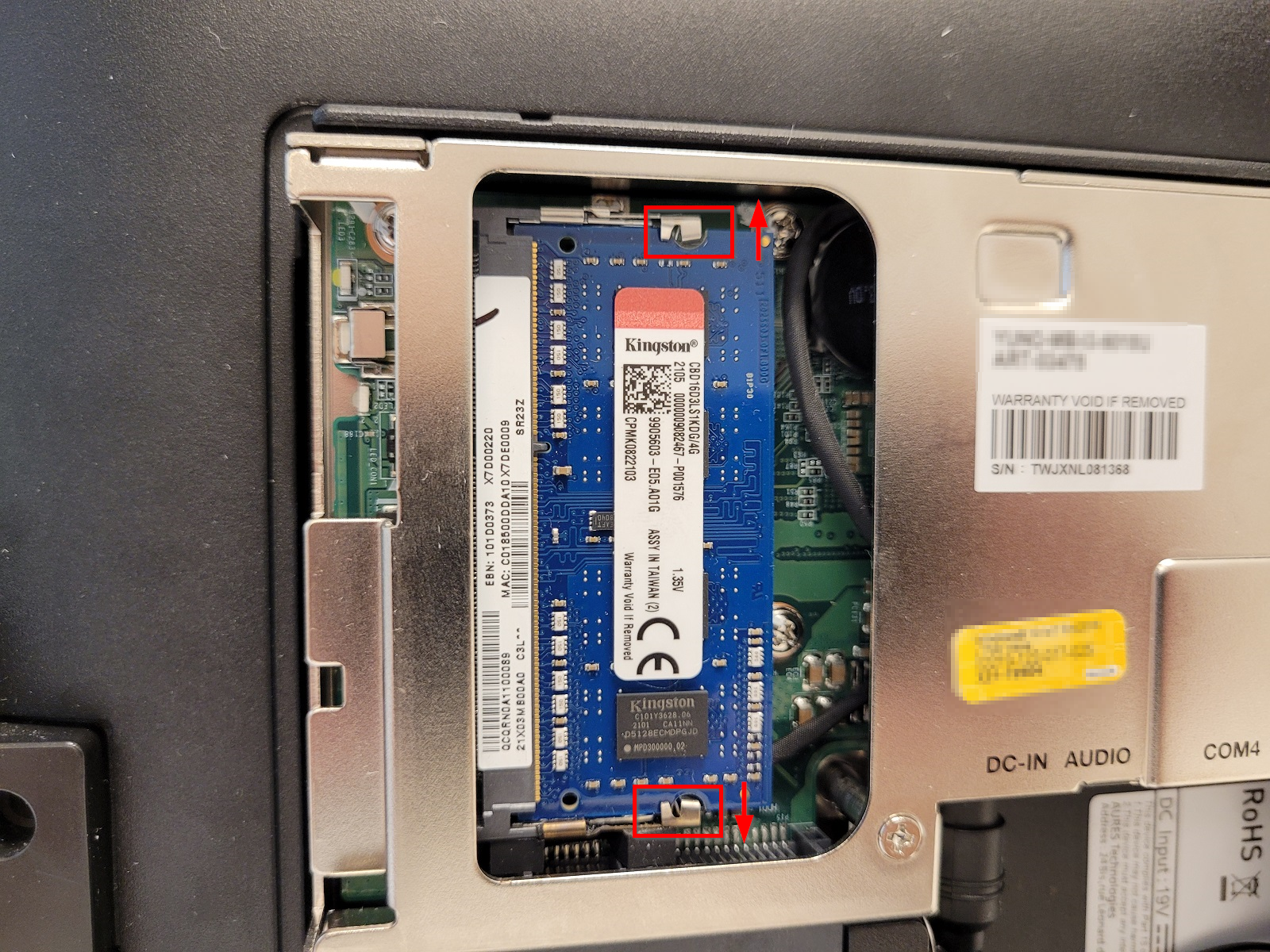

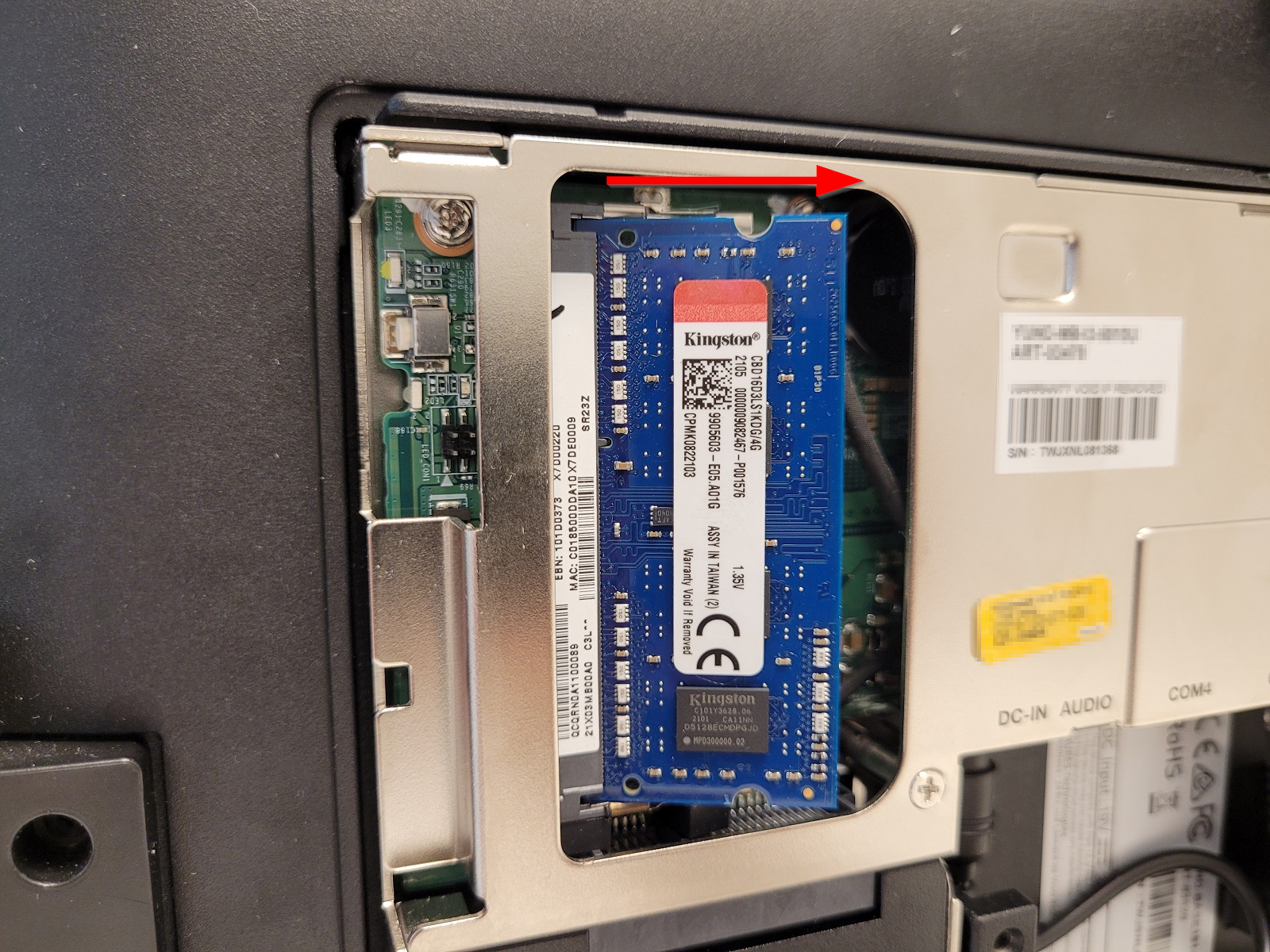

• Hitta RAM-minnet och frigör det genom att vrida armarna som håller det bort från RAM-minnet:

• RAM-minnet är lossat när det poppar utåt från sitt fäste. Ta bort det genom att försiktigt dra i det i riktning mot vilken RAM-minnet pekar:

• Skjut försiktigt in det nya RAM-minnet hela vägen och tryck ned det tills det klickar och armarna låser RAM-minnet.

Montera Yuno på en VESA-adapter

Yuno kan monteras på en VESA-adapter genom att helt ta bort fotstödet.

• Ta bort bakluckan enligt beskrivningen ovan.
• Ta bort fotstödets skydd enligt beskrivningen ovan.
• Koppla loss kablarna och dra ut dem från fotstödets kabelstyrningar. Se till att du kommer ihåg hur du kopplar ihop dem igen på samma sätt.

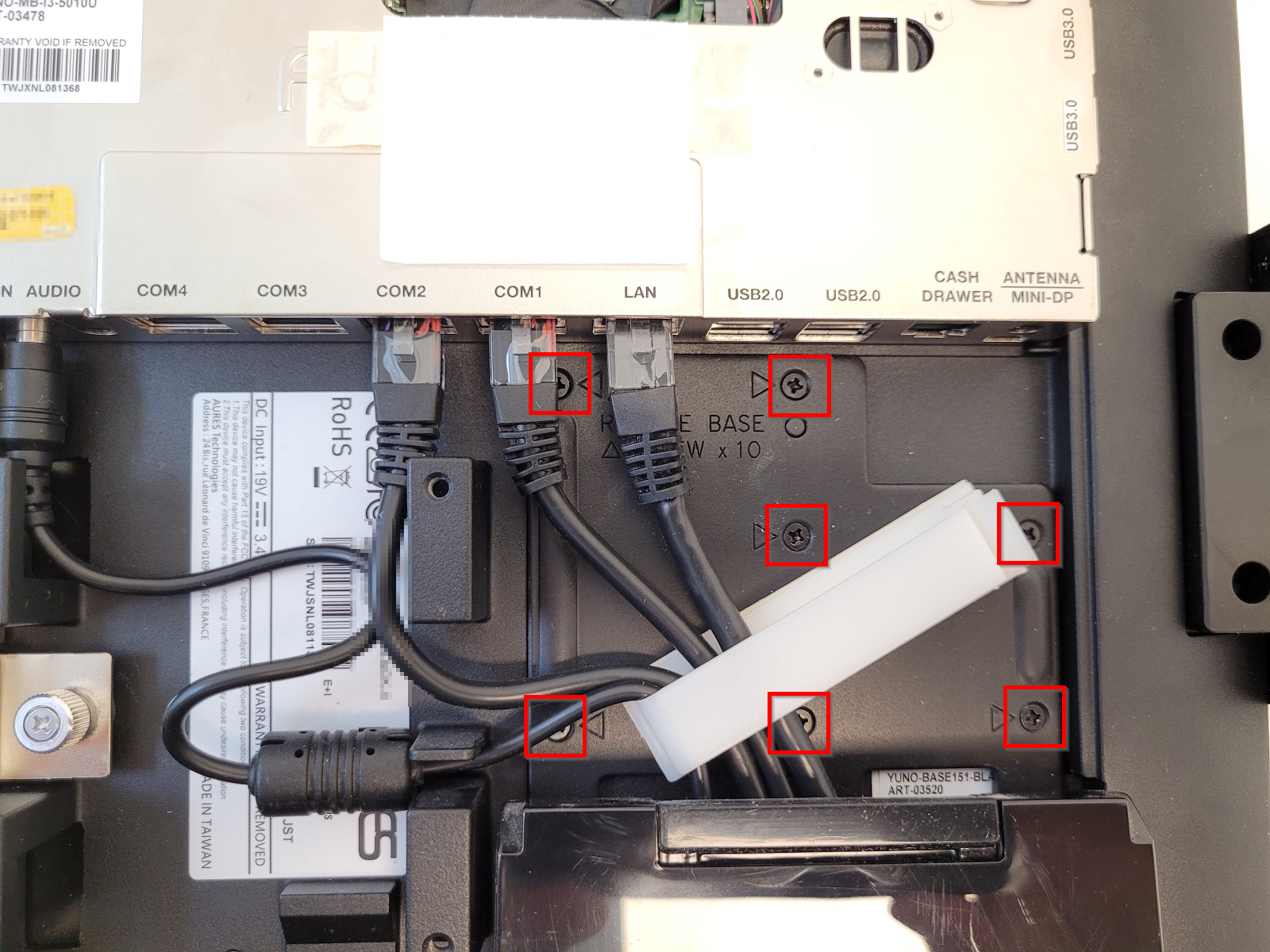

• Skruva loss de 10 skruvarna som håller fotstödet på ramen. 7 av dem är placerade ovanför fotstödet:

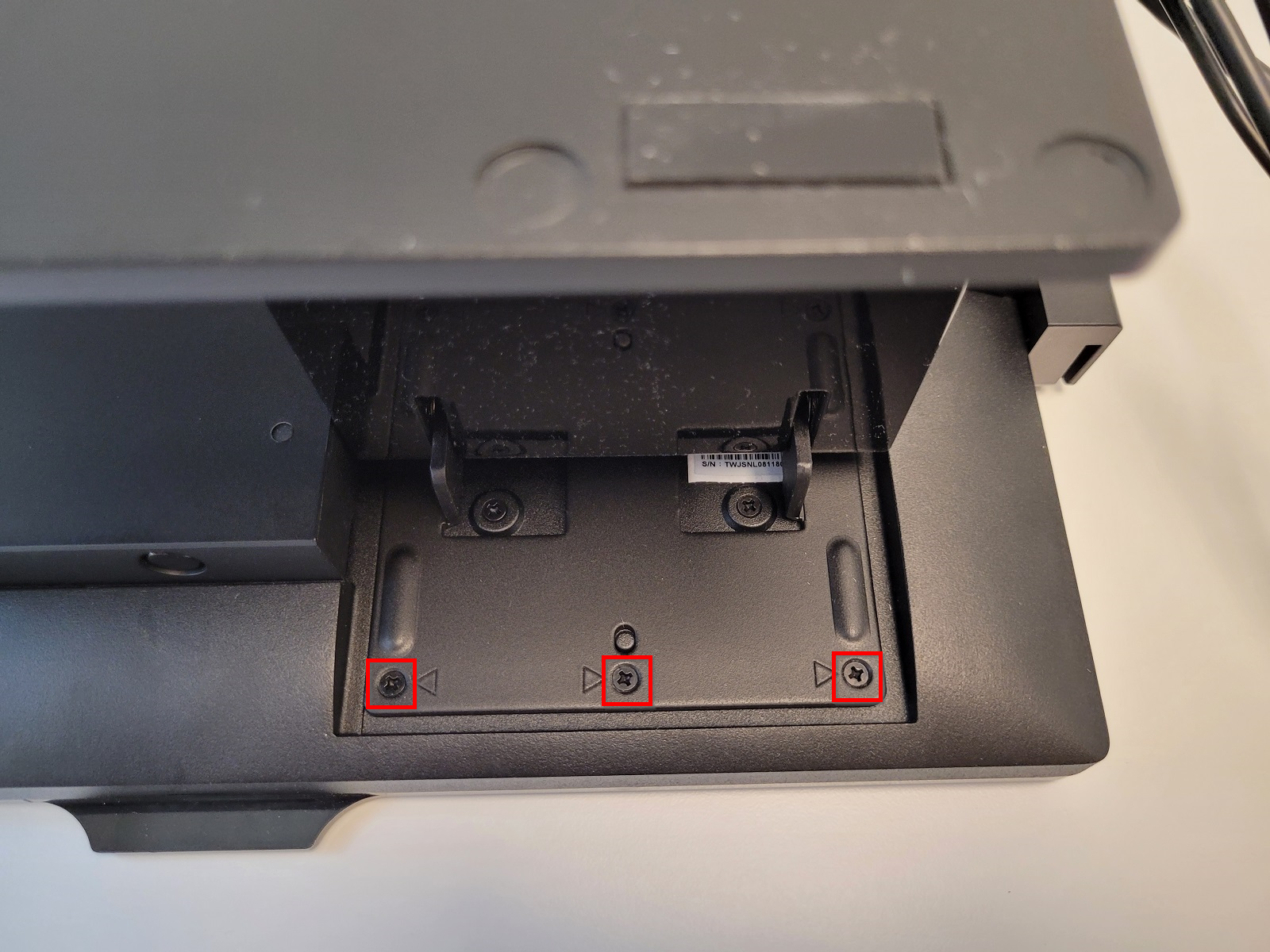

• Vrid på fotstödet för att komma åt ytterligare 3 skruvar som håller fotbasen på ramen och skruva loss dem:

• Använd samma skruvhål för att fästa en VESA-kompatibel adapter.

Återställa BIOS-batteri

• Stäng av enheten och koppla bort den från eluttaget.
• Ta bort bakluckan enligt beskrivningen ovan.

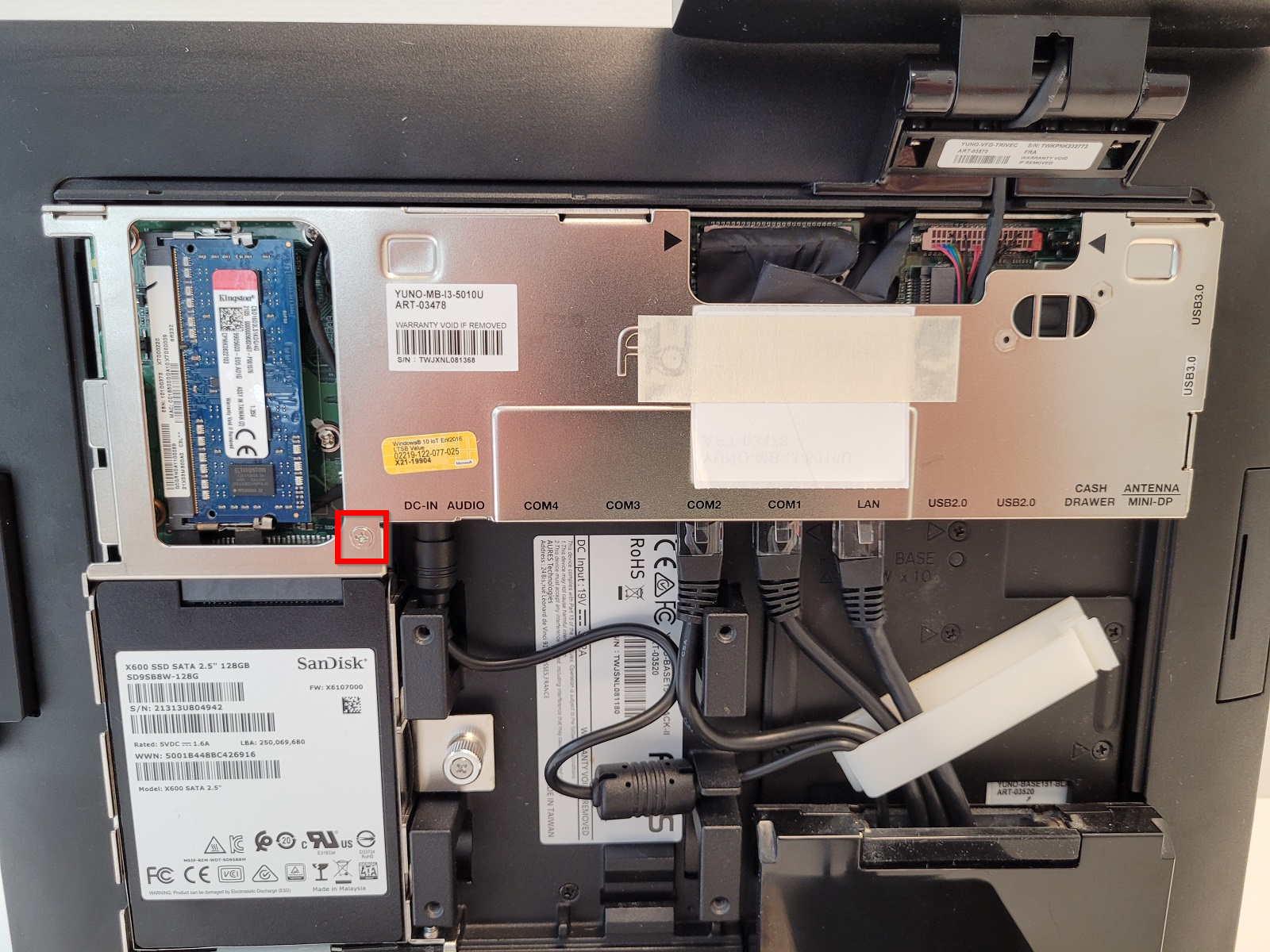

• Ta bort moderkortets skydd genom att skruva loss de 2 skruvarna som håller det på plats.
• 1:a skruven:

• 2:a skruven:

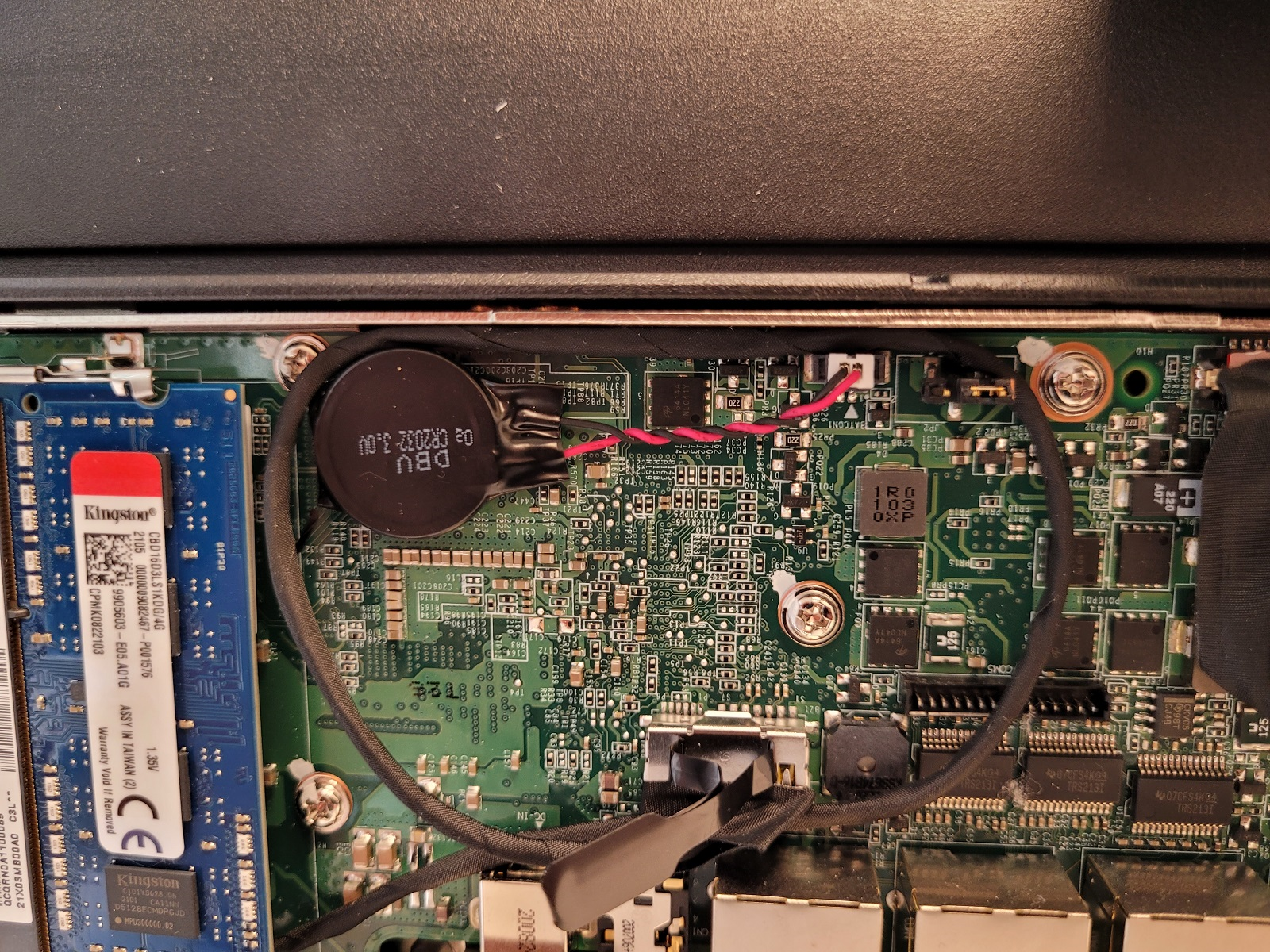

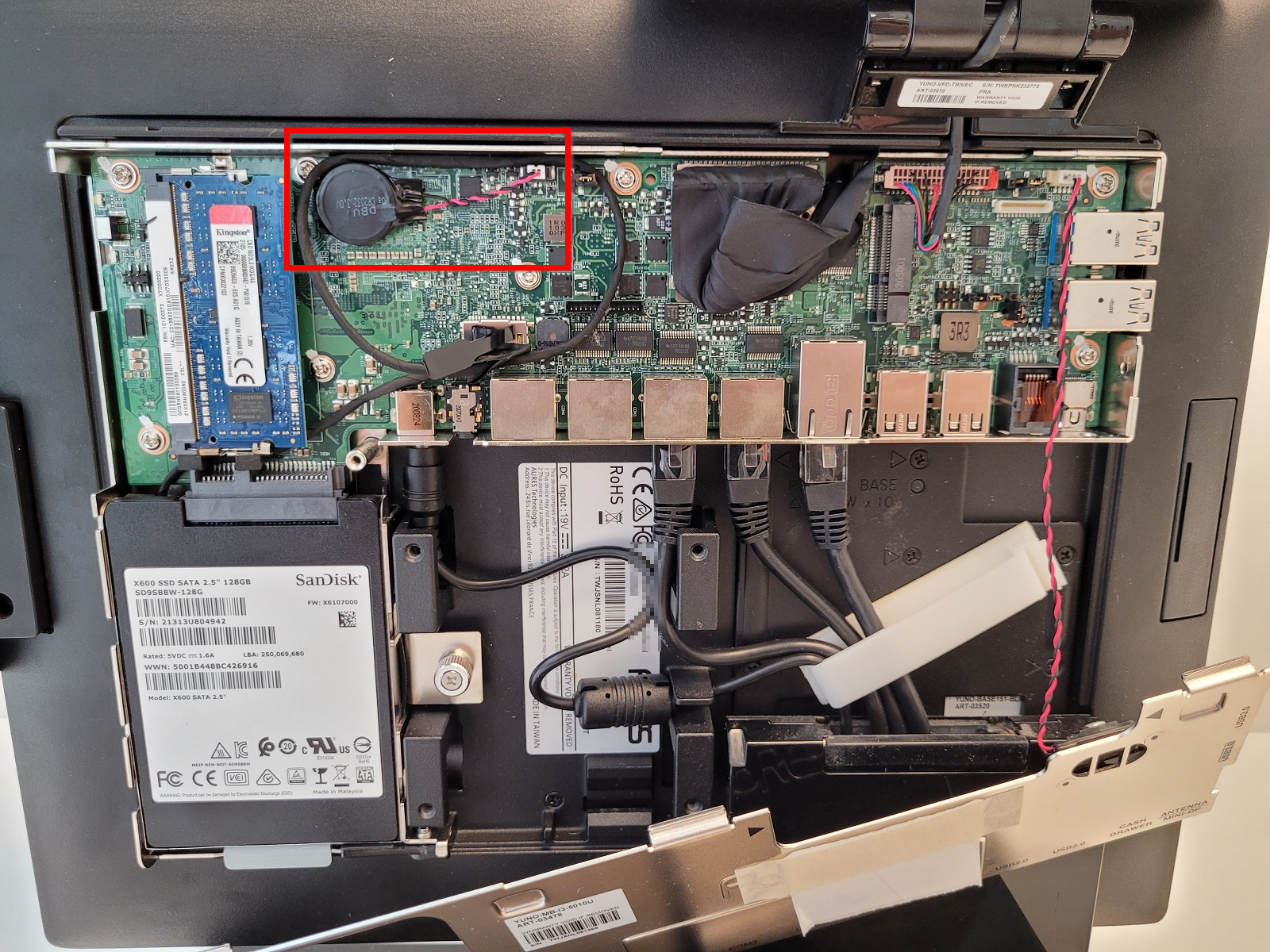

• Ta försiktigt bort moderkortets lock och hitta BIOS-batteriet och dess kabel:

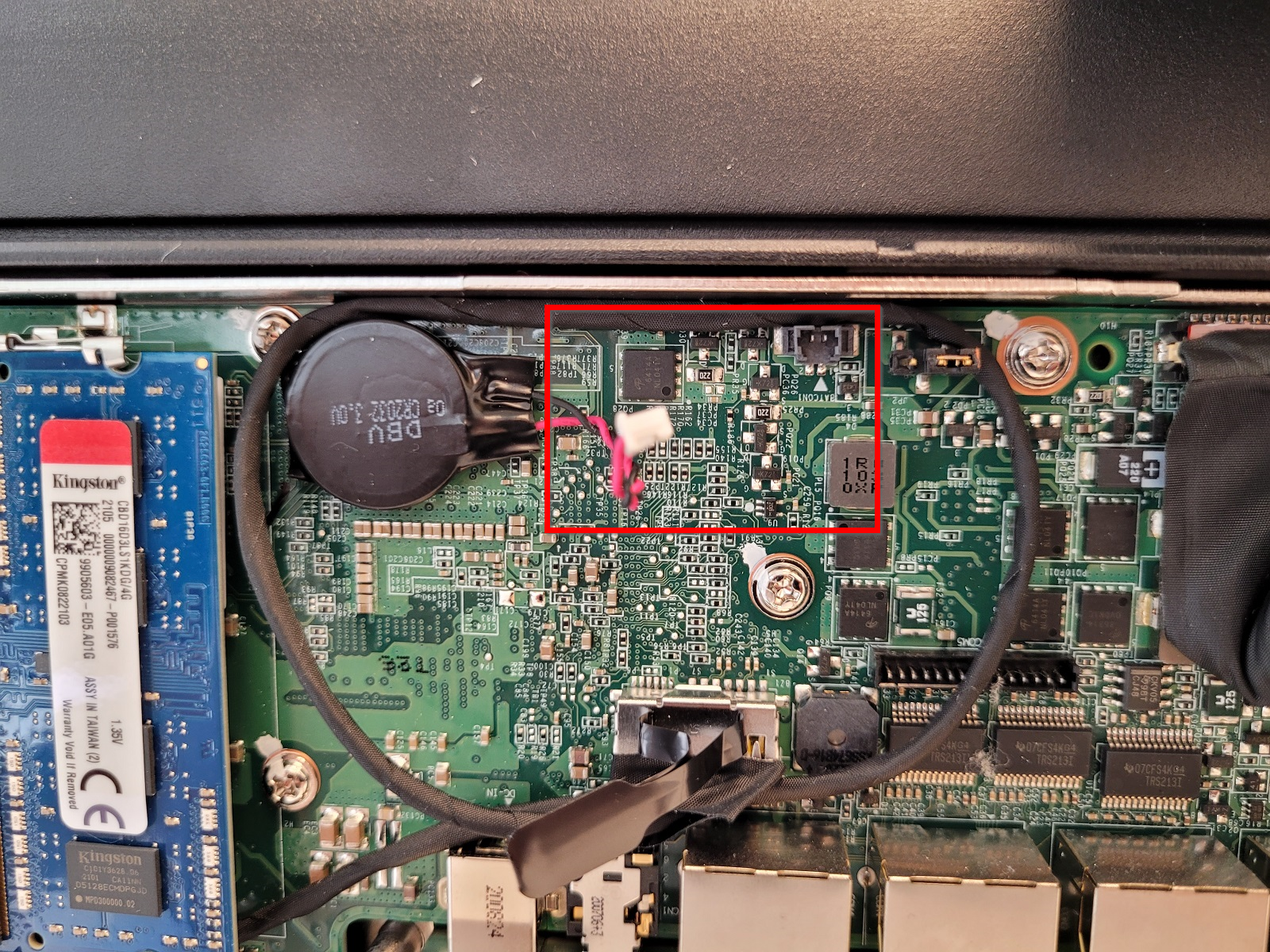

• Använd en liten pincett eller liknande för att koppla loss batteriet från moderkortet:

• Vänta i 5 sekunder och koppla sedan in batteriet igen i moderkortet:

• Sätt tillbaka moderkortets lock och skruva fast det på plats.

Återställa BIOS-inställningar

• Stäng av enheten och anslut ett externt tangentbord till den med hjälp av USB-portarna på sidan av enheten.
• Starta enheten genom att trycka på strömbrytaren och tryck snabbt på Delete på tangentbordet.

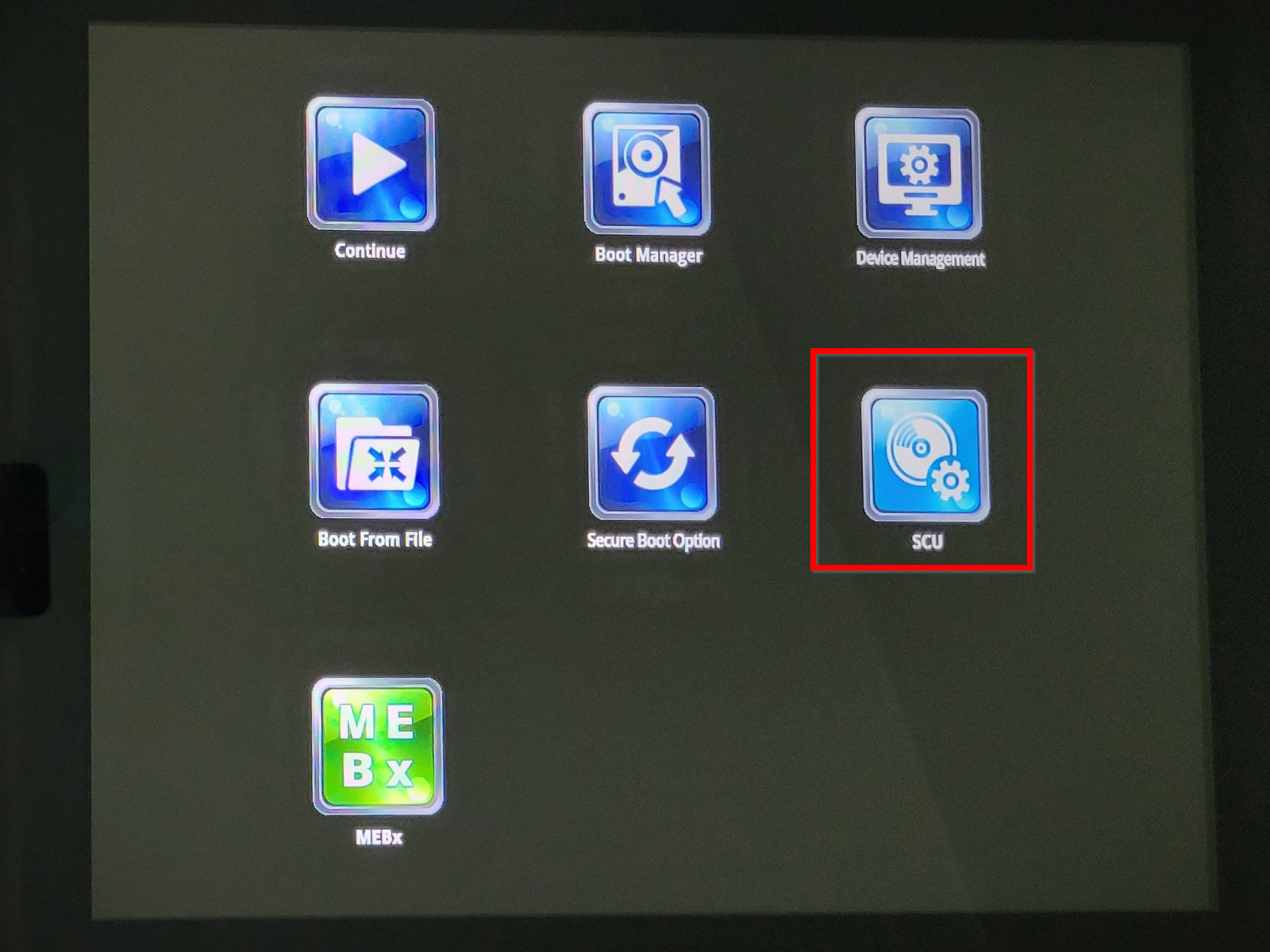

• Använd piltangenterna på tangentbordet för att navigera till SCU och bekräfta med Enter:

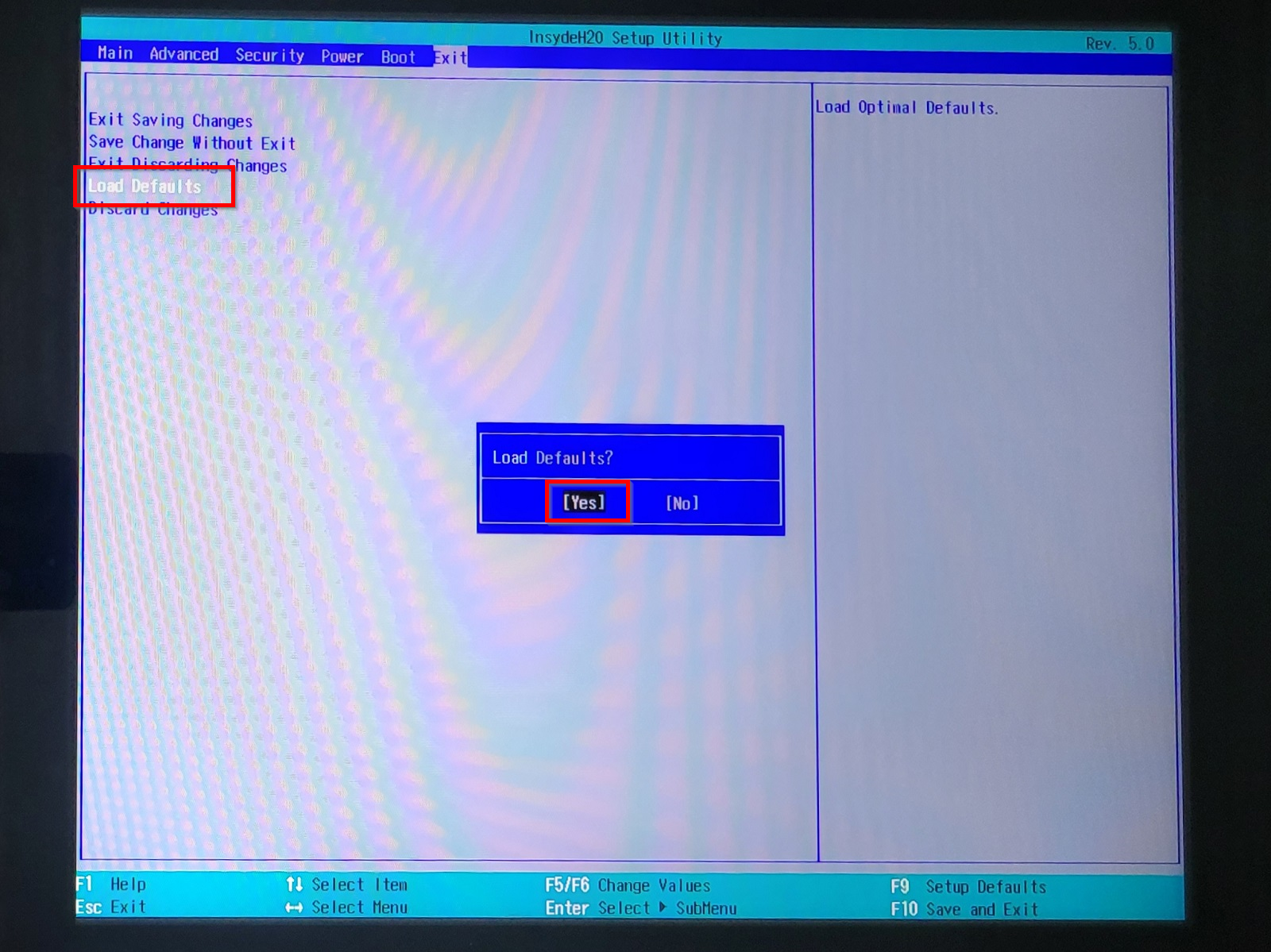

• Använd piltangenterna på tangentbordet (höger) för att navigera till sidan Exit, välj Load Defaults och bekräfta med Enter och Enter igen:

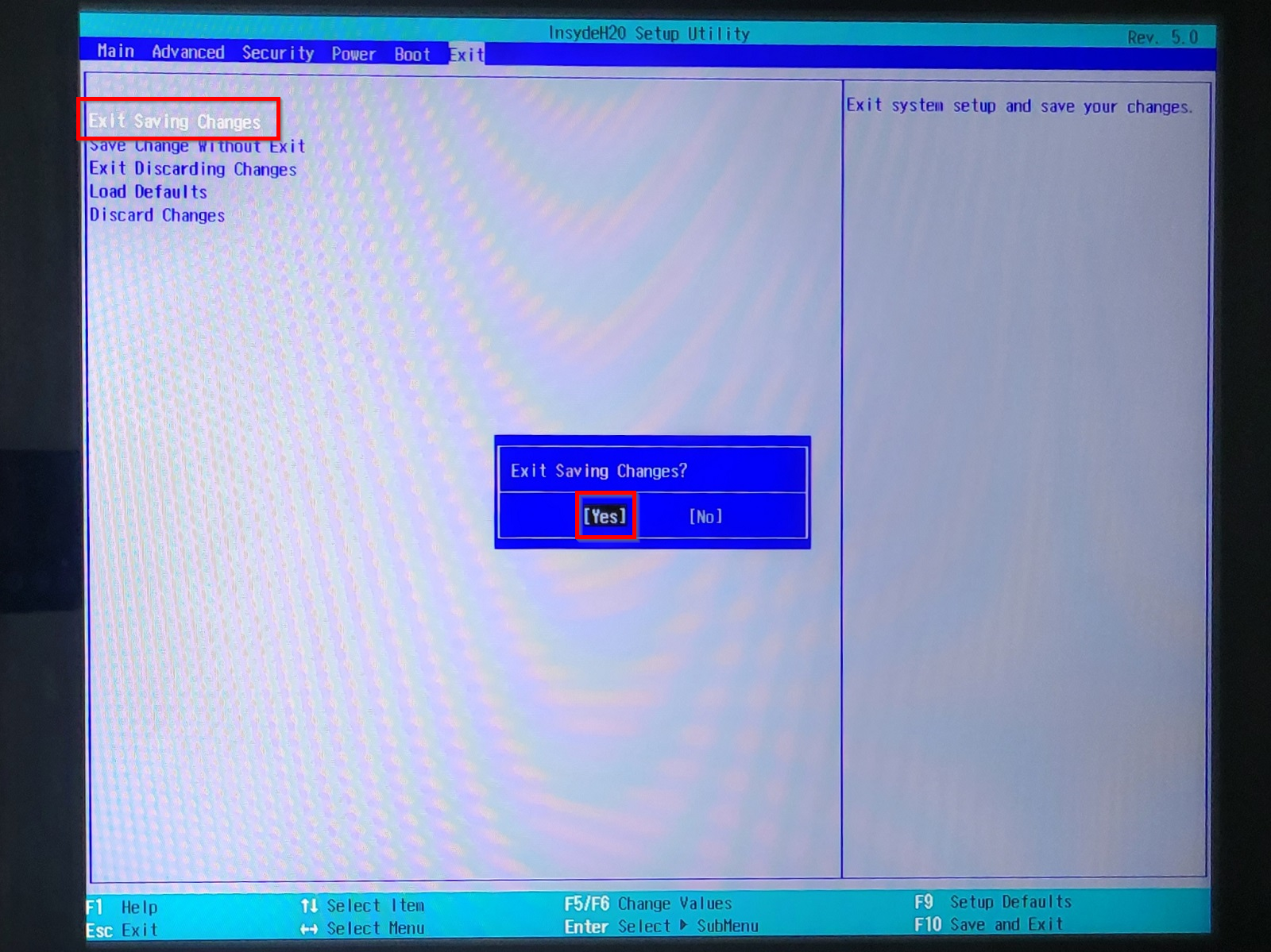

• Välj Exit Saving Changes och bekräfta med Enter och Enter igen:

• Enheten kommer nu att starta om.
